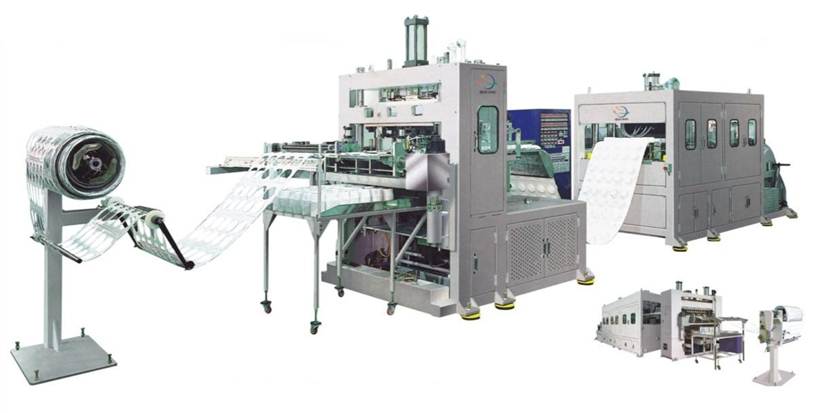

Автоматическая линия для термоформирования и высечки

Автоматическая линия для термоформирования и высечки

Автоматическая линия для темоформирования и высечки может быть использована для работы со следующими материалами PP, BOPS, HIPS, PS, GPPS,PVC, PET,PE, для производства чашек, поддонов контейнеров и т.д. Для примера: стаканчики для мороженного, ланч боксы, контейнеры для фруктов.



Автотоматическая линия для термоформовки и высечки – новая разработка завода с улучшенными качествами для производства форм сложной конфигурации, полным циклом производства продукции. Вся система контролируется при помощи промышленного компьютера PLC. Компьютер все процессы контролирует самостоятельно. Подача и протяжка оснащена сервоприводом Yaskawa (Japan). Высечной узел включает автоподсчет и укладчик, который уменьшает возможностизагрязнения и повышает эффективность машины.



Основные технические параметры автоматической линии для темоформирования и высечки:



1. Мак. Площадь формования, мм

760*540

13. Рабочая скорость, ц/мин

10-30

2. Максимальная глубина формовки, мм

Вверх   150

Вниз 100

14. Мощность

220V+NP+PE.50HZ

3. Ширина рулона, мм

850

15. Мощность нагрева, Вт

120

4. Толщина материала, мм

0.20-2.5

16. Привод фиксирующего мотора, кВт

5.5*2

5. Максимальный диаметр рулона, мм

Φ1000

17. Привод подачи, кВт

5.5

6. Давление воздуха, мПа

0.7

18. Привод намотки облоя, кВт

0.37

7. Расход воды, л/мин

50

19. Высота вырубки, мм

160

8. Потребление воздуха, л/мин

3000

20. Скорость вырубки. ц/мин

20-75

9. Макс. Размервысечки, мм

800×250

21. Привод вырубки, кВт

5.5

10. Шаг высечных ножей, мм

220

22. Приемное устройство, кВт

1, Servo Motor

11. Усилие на высечке на высечные ножи, Т

5

23. Вес

Термоформовка:9500kg

Вырубка: 5000kg

12. Разделяющее устройство

Пневматическое

24. Операционное устройство

Полный автомат, сенсорный дисплей
