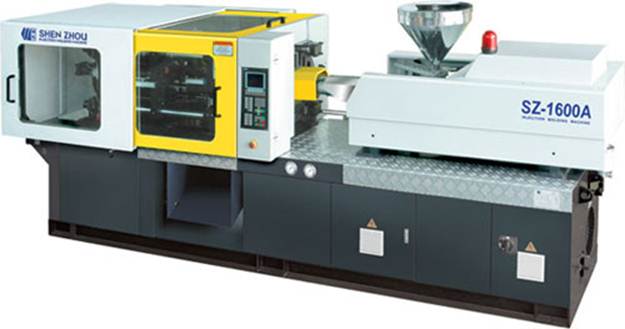

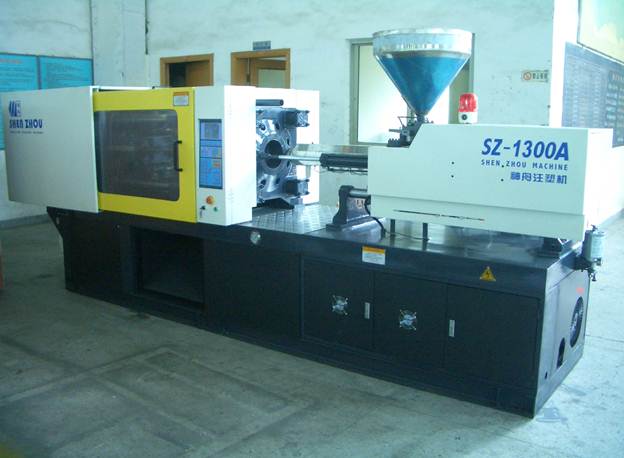

Термопластавтомат серии SZ

Термопластавтомат серии SZ



Термопластавтомат - машина по литью разогретых пластических масс подаваемых под давлением для создания различных изделий из полимерных материалов. Индустрия пластмасс - сравнительно молодое направления в мировой экономике и производство термопласт автоматов несомненно является наиболее перспективным в станкостроительной отрасли. Современные достижения науки и технологий создают хорошую почву для его быстрого развития.





Технические характеристики термопластавтоматов серии SZ:



Параметр

ед. изм

Шнек

SZ-1300

SZ-1600

SZ-3000A

Объем впрыска

см3

A

173

358

848

B

226

442

995

C

286

534

1154

Масса впрыска

гр

A

158

326

772

B

206

402

905

C

260

486

1050

Диаметр шнека

мм

A

35

45

60

B

40

50

65

C

45

55

70

Давление впрыска

Мпа

A

235

219

207

B

180

178

176

C

142

147

152

Соотношение ID



A

24

23,3

22,7

B

21

21

21

C

18,7

19,1

19,5

Ход узла инжекции

мм



300

300

300

Скорость вращения шнека

Об/мин



0-150

0-150

0-150

Объемная скорость впрыска

см3/сек

A

110

142



B

143

175



C

181

212



Пластикационнная способность

г/сек

A

13,8

20,1



B

19,7

26,5



C

27,1

34,2



Усилие смыкания

кН



1300

1600

3000

Минимальное раскрытие

мм



400

460

590

Расстояние между колоннами

мм*мм



420*420

480*480

610*610

Максимальное раскрытие

мм







1220

Толщина прессформы (мин-макс)

мм



160-440

180-500

220-630

Ход гидравлического толкателя

мм



5

5

150

Усилие гидравлического толкателя

кН



100

100

70,6

Кол-во выталкивателей одного толкателя





31,4

45,2

9

Давление гидравлической системы

Мпа



16

16

17,5

Мощность насос-мотора

кВт



15

18,5

30

Мощность нагрева

кВт



9,2

13,6

22

Количество зон нагрева





4

4

5

Объем гидравлического бака

л



360

420

560

Габариты машины

м*м*м



4,7*1,25*1,85

5,3*1,35*1,9

6,7*1,75*2,25

Масса машины

кг



4300

5600

11000





Особенности конструкции термопластавтоматов серии SZ:

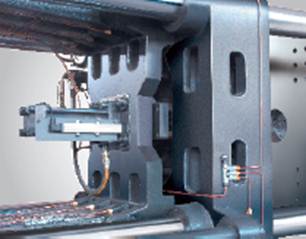

Устройство смыкания термопластавтоматов серии SZ:

 Проверенный коленно-рычажный механизм с фиксацией в пяти точках гарантирует долговечность, а также эффективное и надежное перемещение. Оси и вкладыши из закаленной стали смазываются системой автоматической смазки, которая оборудована аварийной сигнализацией низкого уровня масла.
Автоматическая регулировка высоты пресс-формы производится гидравлическим двигателем через систему планетарной передачи, что обеспечивает быструю и согласующуюся настройку.

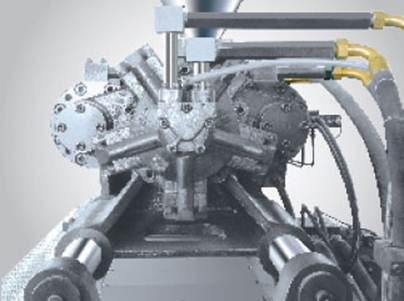

Узел впрыска термопластавтоматов серии SZ:Использование высокоточных измерительных преобразователей линейных перемещений гарантирует полную воспроизводимость настроек инжекции.
Гидравлический двигатель шнека передает энергию к стандартному азотированному шнеку, обеспечивая оптимальные характеристики при обработке широкого круга материалов. Пара инжекционных цилиндров придает плавность перемещениям, снижает напряжение конструкции и обеспечивает длительный срок службы машины.

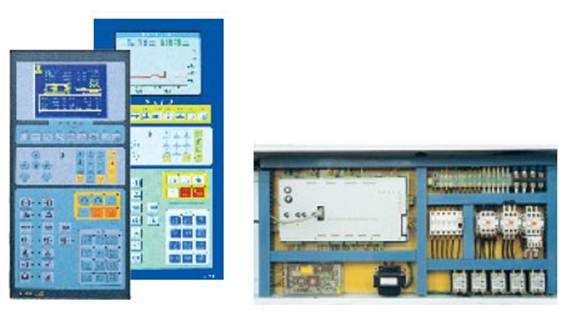

Система контроллера термопластавтоматов серии SZСтандартным компонентом системы является контроллер с 9-дюймовым жидкокристаллическим дисплеем.
На ярком и легком для считывания цветном экране отражаются все необходимые для работы переменные: скорость, давление, время, температура, перемещение формы и др. Изменение этих переменных осуществляется с клавиатуры расположенной чуть ниже дисплея.
Дисплей аварийной сигнализации указывает ошибки в ходе работы и предоставляет необходимую информацию о неполадках. Самодиагностика в обнаружении неисправностей помогает свести к минимуму время простоя оборудования.
На жестком диске возможно хранение настроенных ранее программ. Объем жесткого диска вмещает в себя не более 100 программ.
Высококачественное изготовление с использованием стандартных компонентов известных производителей гарантирует надежную работу.
Расположение всех органов управления обеспечивает легкий доступ и работу с ними.

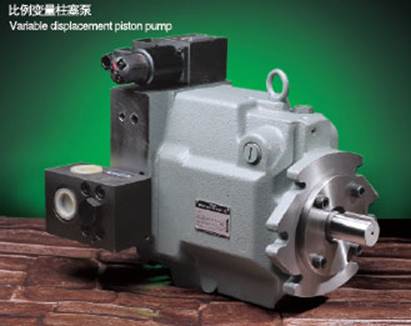

Гидравлика термопластавтоматов серии SZОпираясь на собственный опыт и поддерживая современную технологию переменного давления, мы исследовали и разработали систему переменного гидравлического давления. Этот новый тип энергосберегающей помпы предоставляет больше выбора Клиентам.

Оборудованный высоким эффективным низким искажением и чувствительный отвечают, масштабируя переменное давление, оно дает гидравлическое давление, соответствующее требуемой мощности системы, без дополнительной  затрат энергии,  защищая от дросселирования давления или передавливания. Сравниваясь с традиционными помпами, новые машины могут экономить энергию до 25-60 %, уменьшая рабочую температура, чтобы удлинить срок службы.

 Сохраните Энергию и Защитите Среду, и получите выгоду общества и экономический эффект.



Дополнительное оборудование термопластавтоматов серии SZ:



Автозагрузчики:

Модель

Производительность

Мощность

ZJ200

200 кг/час

0,75 кВт

ZJ400

400 кг/час

1,5 кВт





Миксеры:

Модель

Производительность

Емкость бункера

SH50

50 кг

140 л

SH100

100 кг

280 л



Грануляторы:

Модель

Производительность

Мощность

SP200

50-110 кг/ч

4 кВт

SP210

80-120 кг/ч

4 кВт

SP320

180-300 кг/ч

11 кВт



Бункерные сушилки:

Модель

Объем бункера, л

Вместительность , кг

STG80

80

50

STG125

125

75

STG160

160

100





Сушильные шкафы:

Модель

Максимальная масса, кг

Мощность,кВт

4YB

200

12,6

5YB

250

13,2

6YB

300

15,6





Холодильники:

Модель

Производительность, л/с

Мощность, кВт

30T

6,5

0,75

50T

10,9

1,5

100T

21,7

2,25



Формы

Запрос поставщику
