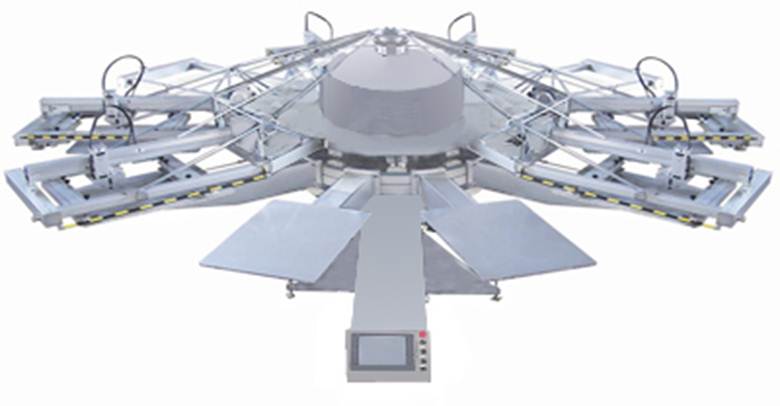

Автоматические шелкографского трафаретные карусельные станки для печати по текстилю серии WJ-PW-R

Автоматические шелкографского трафаретные карусельные станки

для печати по текстилю серии WJ-PW-R





*           Особенности построения трафаретного карусельного станка серии WJ-PW:

*

Полуавтоматические карусельные станки для печати по готовым текстильным изделиям, таким как футболки, толстовки, джемпера, рабочая одежда и т.д., атак же по крою текстильных изделий были разработаны, спроектированы и произведены в первую очередь для промышленной высокопроизводительной многокрасочной печати с совмещением цветов любой сложности.

За один рабочий оборот карусельная машина выполняет одновременную многокрасочную печать и промежуточную сушку с максимальной скоростью до 600 изделий в час. Практически все семейства карусельных машин включают модификации, выполненные на пневмоприводах.

Реализованные в печатном оборудовании технические решения и вложенные в них возможности позволяют крайне эффективно, гибко и быстро производить любую переналадку станка и печатать любой сложности дизайны от простейших многокрасочных работ до сложнейших фотореалистических изображений на текстильных изделиях любой цветности. При этом нет никаких ограничений на применяющиеся технологии цветоделения. Печать по белым, цветным и черным изделиям производится всегда с гарантированно высочайшим качеством и стабильностью.

Все полуавтоматические машины ориентированы на рынки средних и больших объемов производства. В зависимости от модели, количество печатных секций машин может составлять от 8 до 18, а максимальный формат печати от 30х40 см до 85х85 см.

Технические характеристики трафаретной карусельной печатной машины:

Наименование

WJ-PW3040R

WJ-PW4050R

WJ-PW8585R

Привод вращения рабочих столов

пневматический

Привод печатных секций

пневматический

Площадь печати, мм

300×400

400×500

850×850

Площадь стола, мм

400×500

500×600

900×900

Конфигурация

С + D + 2

С + D + 2

С + D + 2

Рабочее давление пневматики, атм.

4.0~6.0

4.0~6.0

4.0~6.0

Макс. производительность циклов/час

600

600

600

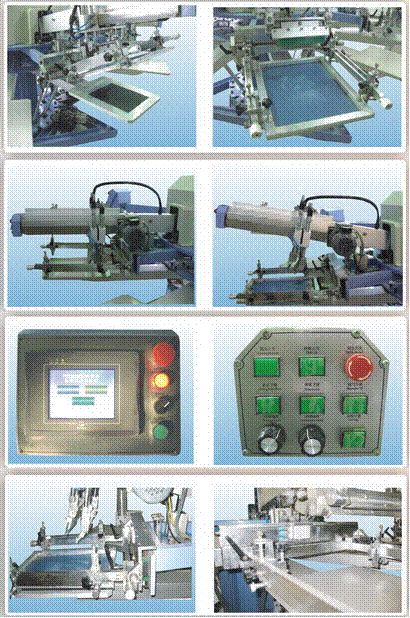

*           Основные части трафаретного карусельного станка:



1)          Карусельное построение, сетка опускается и поднимается, ракель двигается от фронта во внутрь.

2)          Управление и контроль при помощи Touch Screen панели и PLC.

3)          Скорость печати  и обратного раската чернил регкулируемы, но постоянны во время самого процесса печати.

4)          Одна станция подачи заготовки и одна станция снятия готового продукта, количество рабочих станций варьируются в зависимости от пожеланий заказчика и соответствуют кол-ву красок. Каждая красочная станция имеет сушильную систему.

5)          Сушильные системы могут быть заказаны как с ИК так и с УФ лампами.

6)          Механический привод ракеля, фотоглаз хода

7)          Стальная шлифованная платформа с отверстиями для вакуума.

8)          Микрометрические настройки у каждой платформы гарантируют точность настроек..

9)          Автоматические вакуумные клапана позволяют добиться сильного и постоянного прижима и не допускают смещения изделия в процессе работы

10)      Каждая печатная станция контролируется независимо.

11)      Легкая смена ракеля и оросителя

12)      Угол наклона ракеля и оросителя относительно сетки регулируются

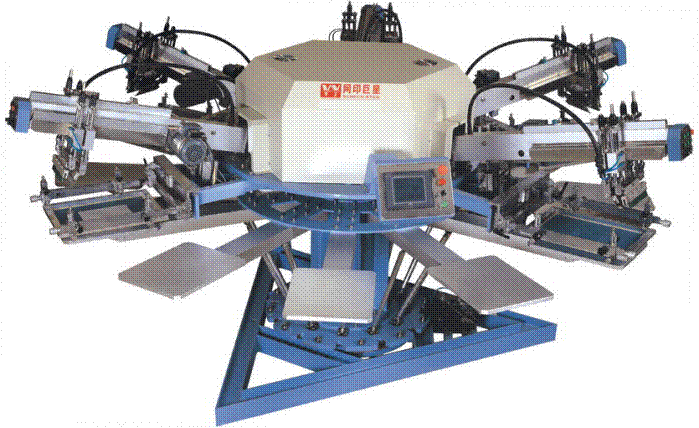

*    Основные части трафаретного карусельного станка:



Несущий корпус и опорные узлы трафаретной печатной машины выполнены из качественной сортовой стали, обеспечивающей высокую жесткость и долговечность конструкции. Элементы печатных секций выполнены из легкого и прочного алюминиевого сплава.
Вращение несущей карусели трафаретной печатной машины осуществляется независимым пневматическим приводом с централизованным микропроцессорным управлением. Пневмопривод обеспечивает плавную и точную работу машины.

Управление всеми функциями и режимами печати, а также контроль установленных параметров производится с центрального пульта микропроцессорного управления с сенсорным дисплеем, закрепленного на штанге.



Настраиваемая пневматическая система с раздельной регулировкой давления прижима ракелей обеспечивает высокую точность и стабильность давления. Для дополнительного контроля над процессом печати угол наклона и давление прижима ракелей устанавливаются независимо. Длина хода ракелей регулируется. Для сокращения времени наладки регулировка хода выполняется по точно откалиброванным шкалам.

Для точной и надежной фиксации печатных форм используются механизмы боковых держателей с механическими зажимами.



Тонкопрофильные рабочие столы изготавливаются из алюминиевого сплава, что придает рабочим столам необходимую жесткость и легкость. Система равнения позволяет выполнять точное позиционирование рабочих столов, а механизмы крепления, обеспечивают быструю и легкую установку столов с их надежной фиксацией.

·         печатные станции с пневматическим приводом

·         центральный сенсорный пульт управления (PLC TouchScreen control)

·         система микроприводок

·         калиброванная регулировка печатного ракеля

·         система выравнивания рабочих столов по горизонтали







Печатные секции трафаретной печатной машины оснащены независимым пневматическим приводом. Работа привода контролируется системой управления. Технологический зазор в каждой секции регулируется по четырём контактным точкам печатной формы. Приводка печатных форм выполняется по шести направлениям.



Конфигурации карусельных трафаретных печатных машин:

Модели

Макс. формат печати

Печатные станции + станции ИК сушки

/ всего станций



WJ-PW8585R-6

850×850

6+5 / 13

WJ-PW8585R-6

850×850

6+0 / 8

WJ-PW8585R-8

850×850

8+7 / 17

WJ-PW8585R-8

850×850

8+0 / 10

WJ-PW4050R-6

400×500

6+5 / 13

WJ-PW4050R-6

400×500

6+0 / 8

WJ-PW4050R-8

400×500

8+7 / 17

WJ-PW4050R-8

400×500

8+0 / 10

WJ-PW3040R-6

300×400

8+7 / 17

WJ-PW3040R-6

300×400

8+0 / 10

WJ-PW3040R-8

300×400

6+5 / 13

WJ-PW3040R-8

300×400

6+0 / 8
