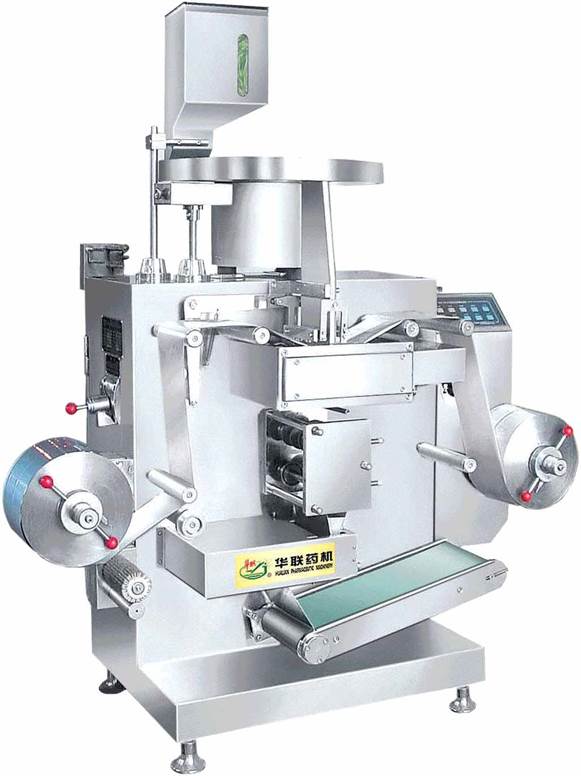

Машина серии SLB предназначена для автоматической упаковки таблеток или пилюль в ALU-ПВХ пленкуиспользуемую в медицине, химической промышленности, продукты питания и т.д. Продукты, упакованные на упаковочной машине SLBприобретают влагостойкие свойства, увеличивается срок хранения продукта.
|
|
Основные технические параметры машины для упаковки таблеток SLB:
|
Модель упаковочной машины |
SLB-150 |
SLB-200 |
|
Максимальные размеры упаковки(мм) |
150мм (по заказу покупателя) |
200мм (по заказу покупателя) |
|
Количество циклов (циклов/мин) |
7-12( плавная регулировка) |
|
|
Производительность |
20-60 тыс/ час (в зависимости от размера таблетки) |
|
|
Параметры пленки ПВХ (мм) |
0.05-0.1x150мм |
0.05-0.1x200мм |
|
Параметры Al- пластик комбинации (мм) |
0.08x150мм |
0.08x200мм |
|
Диаметр отверстия из барабана (мм) |
Φ40-45 |
|
|
Потребляемая мощность |
1кВтx2 |
1,2кВтx2 |
|
Мощность основного привода(кВт) |
0.55 |
|
|
Габариты(мм) |
1450x600x1670(LxWxH) |
|
|
Вес(кг) |
600 |
|
Спецификация и конфигурация каждой части машины для упаковки таблеток SLB:
(1) Материал, который непосредственно контактирует с упаковываемыми товарами неактивен либо неметаллический материал, является безвредным, нет химических реакций с продуктом, нержавеющий и непоглощающий .
(2) Другие материалы, которые не вступают в непосредственный контакт с упакованными товарами покрыты антикоррозийной покрытием с слабойкислотостойкостью и неустойчивы к истиранию. Корпус машины изготовлен из нержавеющей стали.
(3) Рабочая область и нерабочая зона должна быть оснащены системой воздухоочистки чтобы избежать внешнее загрязнение.

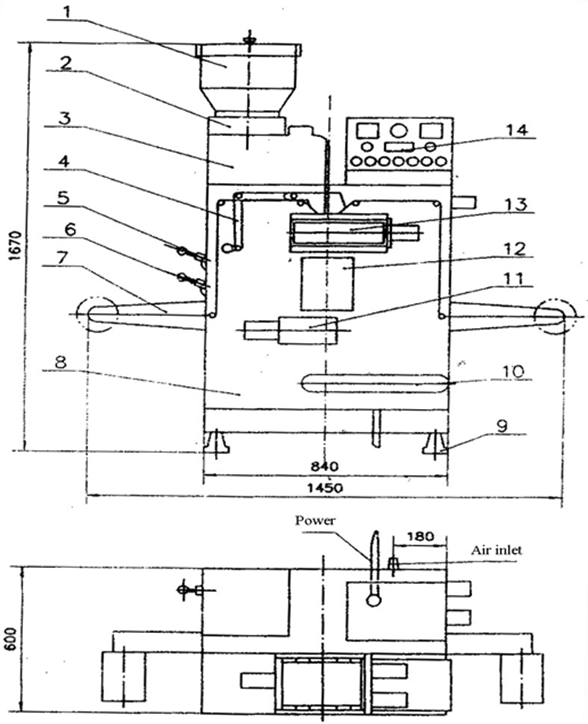

Схема машины для упаковки таблеток SLB:
|
1. Бункер 2. 1-й вибропитатель 3. 2-й вибропитатель 4. Контроллер материала 5. Рукоятка контроллера материала 6. Рукоятка режущего устройства 7. Поддержка для алюминиевой фольги |
8. Рама машины 9. Опоры 10. Конвейер 11. Режущее устройство 12. Режущее устройство 13. Сварочное устройство 14. Пульт управления |
Основные компоненты машины для упаковки таблеток SLB:
|
Сокращение |
Название |
К-во |
Модель |
Производитель |
|
HMI |
Управление (монитор) |
1 |
MT6070IH |
WEINVIEW |
|
FR |
Инвертер |
1 |
ATV12HU15M2 |
SCHNEIDER |
|
PLC1 |
PLC |
1 |
DVP-14SS11T2 |
DELTA |
|
PLC2 |
Выходной расширительный модуль |
1 |
DVP-08SN11R |
DELTA |
|
PLC3 |
Температурный контроллер |
1 |
DVP-04TC-S |
DELTA |
|
M1 |
Основной привод |
|
|
OMITER |
|
KM1 |
Выключатель аварийного выключения |
1 |
CJX2-1810 |
CHNT |
|
QF1 |
Прерыватель |
1 |
DZ47-60 1P1A |
|
|
QF2 |
Прерыватель Инвертора |
1 |
DZ47-60 2P10A |
CHNT |
|
QF3 |
Прерыватель левого нагревателя |
1 |
DZ47-60 1P10A |
CHNT |
|
QF4 |
Прерыватель правого нагревателя |
1 |
DZ47-60 1P10A |
CHNT |
|
QF5 |
Прерыватель цепи |
1 |
DZ47-60 1P10A |
CHNT |
|
SA |
Кнопка аварийного прерывателя |
1 |
ZB2BS54C+ZB2BZ102C |
CHNT |
|
SB1 |
Кнопка пуска |
1 |
ZB2BA3C+ZB2BZ101C |
CHNT |
|
SB2 |
Кнопка выключения |
1 |
ZB2BZ4C+ZB2BZ101C |
CHNT |
|
S1 |
Энкодер |
1 |
E6B2-CWZ6C |
OMRON |
|
S3 |
Фотодатчик для контроля продукта |
1 |
|
OMRON |
|
KA1 |
Реле основного привода |
1 |
MY4NJ |
OMRON |
|
KA2 |
Реле питателя 1 |
1 |
MY4NJ |
OMRON |
|
KA3 |
Реле питателя 2 |
1 |
MY4NJ |
OMRON |
|
SSR1 |
Твердотельное реле нагревателя левого |
1 |
SSR-25DA |
AOYI |
|
SSR2 |
Твердотельное реле нагревателя правого |
1 |
SSR-25DA |
AOYI |
|
M2 |
Привод протяжки |
1 |
80YYJR25-3 |
MAILI |
|
M3 |
Привод смоткиоблоя |
1 |
80YYJR25-3 |
MAILI |
|
YA1 |
Клапан обрезки |
1 |
4V210-08 |
AIRTEC |
|
R1 |
Левый нагреватель |
1 |
800W/220V |
|
|
R2 |
Правый нагреватель |
1 |
800W/220V |
|
