Фасовка и Упаковка продуктов и товаров в плёнку

Наиболее распространенной мягкой потребительской тарой (плёночной тарой) для фасовки и упаковки продуктов и товаров являются пакеты. Они различаются по конфигурации дна, форме корпуса, особенностям горловины. Обычно вместимость пакетов не превышает 3 дм3.

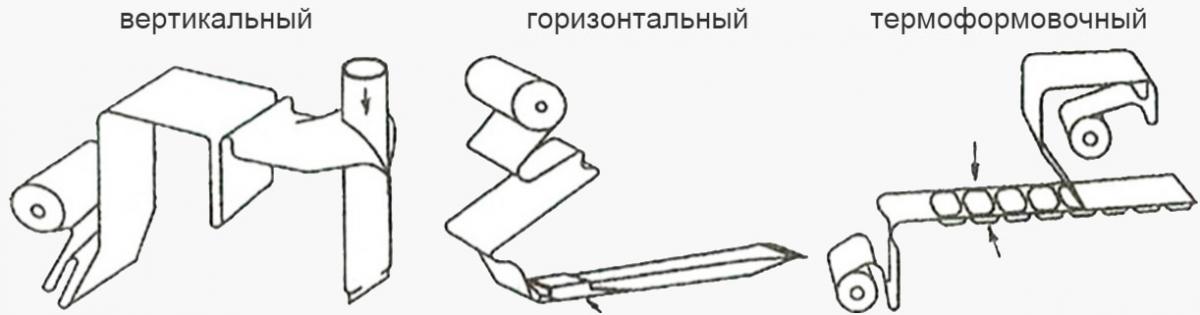

В зависимости от направления подачи в тару упаковываемой продукции различают три типа упаковочных автоматов:


вертикальный, горизонтальный, термоформовочный

Наша компания поставляет следующие горизонтальные и вертикальные упаковочные машины


Горизонтальные упаковщики HDL Вертикальные упаковщики BH Термоформовочные машины Другие горизонтальные упаковщики Другие вертикальные упаковщики

Пакеты для фасовки и упаковки товаров и продуктов изготавливают из бумаги, однослойных полимер­ных пленок и из многослойных композиционных материалов.

Подготовка к работе не прерывного производства заключается в установке на автомат рулона пленочного материала с последующей заправкой пленки в основные рабочие узлы, а также в заполнении питателя авто­мата упаковываемым продуктом. Затем автомат осуществляет в строго определенной технологической последовательности фор­мование, сварку или склеивание мягкой тары, дозировку и фа­совку в нее продукции, укладку ее в транспортную тару.

На автоматах вертикального типа упаковывают сухие сы­пучие продукты, замороженные овощи, кофе и другие порош­кообразные, пастообразные и жидкие вещества. Основными движущими силами процесса заполнения тары являются соб­ственный вес продукции, избыточное давление либо вакуумирование. Получаемую тару из однослойных и многослойных полимерных материалов характеризуют самая высокая гиб­кость и минимальная жесткость, высокая герметичность и хо­рошие барьерные свойства. Технологическая схема позволяет реализовать благоприятные условия для сварки и для нанесе­ния печати на внешнюю поверхность пленок.

Автоматы горизонтального типа предназначены главным образом для упаковывания крупной штучной продукции: хлебо­булочных и кондитерских изделий, сыра, мяса, фруктов и т. п. Подача товаров в тару осуществляется различными транспор­терами, пневматически, а иногда и вручную. Получаемую пре­имущественно многослойную упаковку отличают высокая гиб­кость, средняя жесткость, высокие барьерные свойства и гер­метичность. В таких автоматах хорошие условия для проведе­ния процессов сварки и печати.

Термоформовочные автоматы позволяют упаковывать любые виды продукции всеми возможными методами ее пода­чи в отформованную часть тары. Нижняя термоформованная часть из однослойного или многослойного полимерного мате­риала является жесткой или полужесткой. Верхняя крышка отличается гибкостью, минимальной жесткостью. Она выпол­нена, как правило, из многослойного материала, поэтому об­ладает хорошими барьерными свойствами, способностью к сварке или склеиванию, к различным видам печати.

Схема вертикального способа изготовления мягкой тары с одного рулона приведена на рис. 5.13, а. Пленка сматывается с рулона 1, разрезается пополам и через систему направляю­щих валиков подается к сварочным элементам 2, конструкция которых позволяет изготавливать одновременно вертикаль­ные и поперечные сварные швы тары 4. Дозатор 3 осуществля­ет дозировку и вертикальную подачу продукции в тару.

Рис. 5.13. Схема вертикального способа изготовления мягкой тары с одного (а) и с двух (б) рулонов: 1 — рулоны пленки; 2 — сварочные элементы; 3 — бункер с дозатором; 4 — упаковка

В вертикальном способе изготовления мягкой тары с двух ру­лонов 1 (рис. 5.13, б) оба полотна пленки специальными транспортирующими валиками подаются к узлу сварки 2. Одновре­менно из бункера с дозатором 3 поступает упаковываемая про­дукция. Цилиндрическое сварочное устройство 2 осуществляет сварку упаковки 4. 'Кисой способ часто применяют для упаковки таблетируемой продукции. В этом случае таблетки из бункера с дозатором 3 с помощью вибрационных лотков подаются в спе­циальные углубления. Сварочные элементы 2, вращаясь, сва­ривают пленку вокруг таблеток, образуя упаковку 4.

Вертикальный способ изготовления мягкой тары с фор­мирующим воротником изображен на рис. 5.14, а. Пленка с рулона 1 подается на формующий воротник 5, где сворачи­вается в трубу вокруг цилиндрической питающей части бун­кера с дозатором 3. Края пленки свариваются внахлест или встык вертикальной парой электродов 2. После подачи дози­рованной продукции из бункера 3 упаковка сваривается го­ризонтальными электродами 2а. Для получения упаковки в виде тетраэдра 4 установка комплектуется второй парой горизонтальных сварочных электродов 26, плоскость сварки которых находится под углом 90° относительно первой пары электродов 2а.

Рис. 5.14. Схема вертикального способа изготовления мягкой тары с формующим воротником (а) и с формующим треугольником (б): 1 — рулон пленки; 2 — сварочные элементы; 3 — бункер с дозатором; 4 — упаковка; 5 — формующий воротник; 6 — формующий треугольник



В вертикальном способе с формующим треугольником плен­ка из рулона 1 (рис. 5.14, б) подается на формующий треуголь­ник 5, где складывается пополам. Затем она сваривается вер­тикальными электродами 2. После этого специальными ваку­умными присосками или другими устройствами пакет рас­крывается и в него поступает продукция 3 из бункера с дозато­ром. Упакованная продукция 4 герметизируется сваркой на го­ризонтальных электродах 2а и отрезается.

Разновидностями горизонтального способа изготовления мягкой тары являются способы с формующим треугольником и роторный.

Схема горизонтального роторного споособа приведена на рис. 5.15. Пленка с рулона 1 поступает на формующий треу­гольник 5 и складывается пополам. На термосварочном рото­ре 2выполняются вертикальные сварочные швы. После этого при необходимости горизонтальными сварочными электро­дами 2а выполняются нижние швы. На укупорочном бараба­не пакеты отрезают­ся вертикальными ножами 26 и захват­ной цепью подаются к бункерам с дозато­рами 3, где осуще­ствляется их запол­нение продукцией. Упакованная про­дукция герметизи­руется сваркой верх­ними горизонталь­ными сварочными электродами 2в.

В зависимости от схемы подачи пленки на упаковочных автоматах горизонтального типа различают способы изготовле­ния мягкой тары с одного рулона и с двух рулонов.

Рис. 5.15. Схема горизонтального роторного способа изготовления мягкой тары: 1 — рулон пленки; 2 — сварочный ротор; 2а — нижние горизонтальные сварочные электроды; 2в — верхние горизонтальные сварочные электроды; 3 — бункеры с дозаторами; 4 — упаковка; 5 — формующий треугольник

Схема изготовления мягкой тары на упаковочном автомате горизонтального типа с одного рулона приведена на рис. 5.16. Пленка с рулона 1 поступает на узел горизонтальной подачи упа­ковываемого продукта 2. Затем края пленки заворачивают и состыковывают посередине в узле сварки продольного шва 3, при этом упаковываемый продукт оказывается внутри. После этого осуществляют сварку поперечных швов 4 и отрезку упаковки 5.

Рис. 5.16. Схема способа изготовления мягкой тары на упаковочном автомате горизонтального типа с одного рулона: 1 — рулон пленки; 2 — упаковываемый продукт; 3 — сварка продольного шва; 4 — сварка поперечного шва и отрезка; 5 — упаковка



Рис. 5. 17. Схема способа изготовления мягкой тары на упаковочном автомате горизонтального типа с двух рулонов: 1 — рулоны пленки; 2 — упаковываемый продукт; 3 — сварка продольных и поперечных швов; 4 — отрезка; 5 — упаковка

В способе изготовления мягкой тары на упаковочном авто­мате горизонтального типа с двух рулонов 1 (рис. 5.17) упако­вываемый продукт 2 подают между пленками. Сварку про­дольных и поперечных швов 3 обычно осуществляют одновре­менно с помощью сварочного устройства цилиндрической фор­мы. После отрезки 4 получают упаковку 5.

Таким образом, важнейшими технологическими процесса­ми изготовления мягкой тары являются печать, сварка, скле­ивание, дозирование продукции и отрезка.
