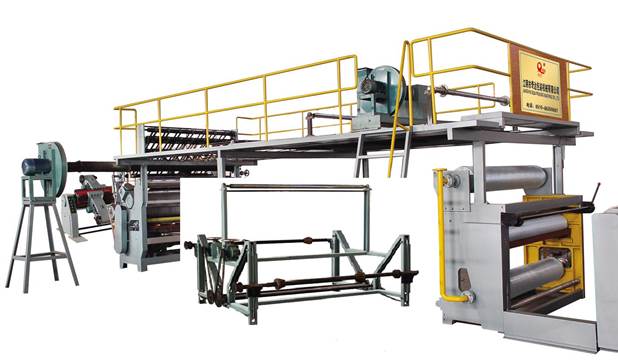

Гофроагрегат (гофролиния) QD-SWX1600

Данный агрегат представляет собой линию для изготовления 3-х слойного гофрокартона, включающую раскат для бобин, гофроагрегат, накопительный мост, дополнительный (2-ой) нагреватель, клеепромазочную машину, гофроагрегат для изготовления 3-х слойного гофрокартона, горизонтального и вертикального разделителя и резательной машины. Благодаря продуманной конструкции и удобству применения, данный гофроагрегат является идеальным решением для производителей.

Расчетная скорость: 50м/мин

Расчетная скорость: 25м/мин









1

Стандартный осевой раскат

2

Диаметр на размотке.: Ф 1400мм

2

Накопительный мост

1

Длина: 7200 мм

3

Подогреватель

2

Ф 500мм

4

Гофромодуль

1

Ф 213мм A гофромодуль

5

Клеепромазочный модуль

1

С нагревом

6

Сушильно-ох

лаждающй

стол

Холодн ый

прижим

1



Горячий прижим

1



7

Поперечная резка

1

Механическая



среднего и крупного масштаба.







Технические характеристики гофроагрегата QD-SWX1600:

1. Расчетная скорость: 30м/мин

2.  Рабочая скорость: 25м/мин

3.  Ширина : 1600мм

4.  Размеры гофролинии (см. приложенные фото)

5.  Техническое обслуживание: производитель отправляет одного техника на завод

покупателя для пусконаладки гофролинии и обучения рабочих покупателя. Покупатель оплачивает зарплату техника USD70 в день, а также берет на себя издержки всех расходов, включая стоимость визы, обратного билета и жилья.

6.  Профиль зубьев: по заказу

7.  Тип нагрева: паровой

Модули гофроагрегата (гофролинии) QD-SWX1600

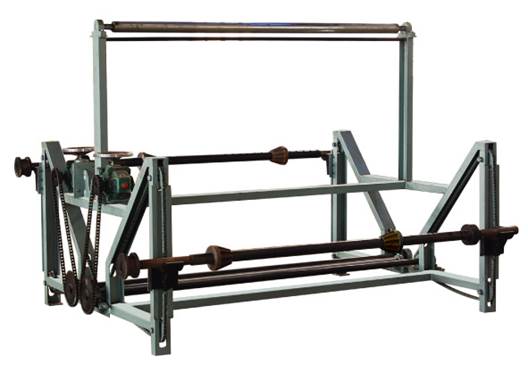

1. Осевой раскат для бобин (2 шт.) гофроагрегата QD-SWX1600:







*Ширина:1600мм

Ручная муфта контроля натяжения.

2. Накопительный мост (1 шт.) гофроагрегата QD-SWX1600:







*  Общая длина: 7200мм

*  Общая длина: 2000мм

*                                                         frequency conversion fans control tension

*  Автоматическое позиционирование картона

Электродвигатель для корректировки позиции картона, точное совмещение гофрокартона с основанием like guide screw, далее склеивание гофрокартона и основания вместе.

( В предыдущей модели использовалось ручное позиционирование позиции гофрокартона, каждый раз при переходе на другой размер гофрокартона, требовалось подниматься на мост и вручную выполнять позиционирование, что было довольно не удобно. Поэтому мы усовершенствовали наш гофроагрегат и установили электродвигатель для автоматического позиционирования картона).

*  Перемещение посредством ленточных транспортеров

*  Безопасные ограждения и лестницы

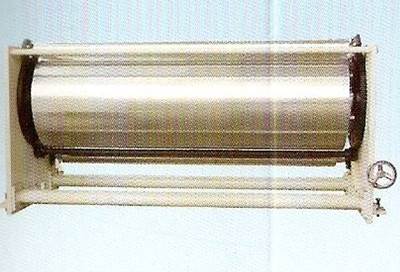

3 Подогреватель (2 шт.) гофроагрегата QD-SWX1600:









*Ширина вала: 1600мм *Диаметр нагревательного вала: Ф 600мм *Нагревательный вал высоко надежен *Диапазон настройки температуры: 60°-220°

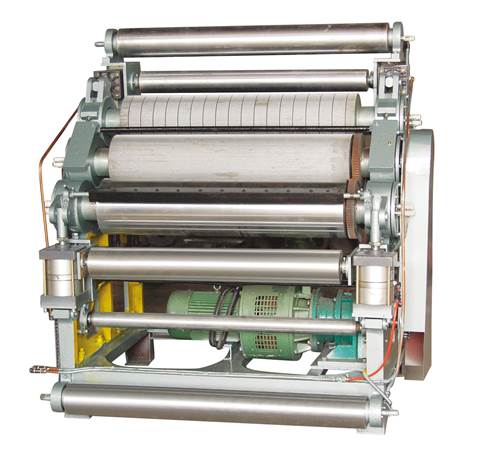

4. Гофромодуль A серии (1 шт.) гофроагрегата QD-SWX1600:







* Ширина: 1600мм

*Гофровал и прижимной вал используют высокотемпературное масло для смазки ( высокотемпературная смазка) .

*  Устройство автоматической циклической подачи клея.

*Диаметр гофровала: Ф 213мм .

*  Хромированный рифленый клеепромазочный вал.

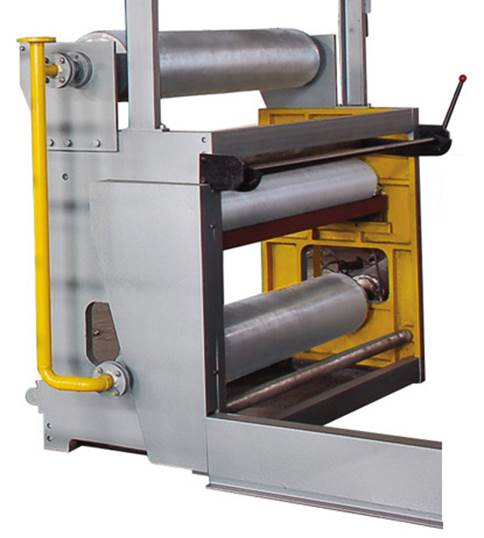

5. Клеепромазочный модуль(1 шт.) гофроагрегата QD-SWX1600:







*Ширина: 1600мм

Устройство автоматической подачи клея исключает засыхание клея. *Собственные нагреватели обеспечивают ускоренное высыхание клея. * Высокоточный рифленый клеепромазочный вал равномерно наносит клей, обеспечивая экономное расходование клея.

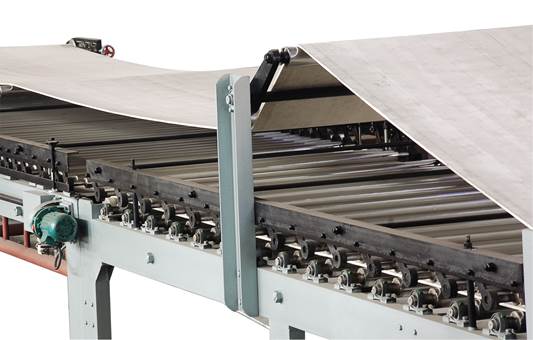

6. Сушильно-охлаждающий стол (1 шт.) гофроагрегата QD-SWX1600:







Горячий прижим(1 шт.)

*1700ммх520ммх150мм,

*1700мм*520мм*150мм, 10 хромированных сушильных плит, паровой нагреве *Среднескоростной ленточный транспортер с хлопковой лентой * Трансмиссионный обрезиненный вал обеспечивает антифрикционный и шумопоглощающий эффект.

Холодный прижим (1 шт.)

*Среднескоростной ленточный транспортер, транспортерная лента хлопоковая *Трансмиссионный обрезиненный вал обеспечивает антифрикционный и шумопоглащающий эффект.

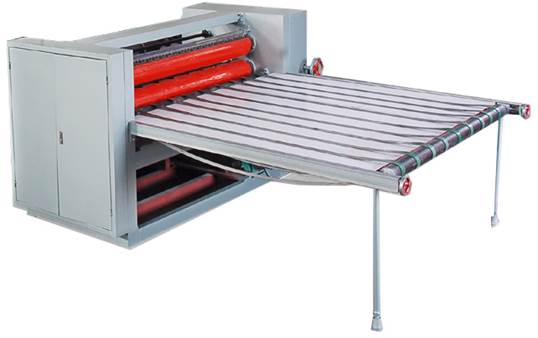

7. Механический модуль резки (1 шт.) гофроагрегата QD-SWX1600:









*Устройство подачи с частотным преобразователем.

*  Модуль оснащен высокоточными шестернями, обеспечивающими точное перемещение ножа вверх и вниз и его надежную работу.

*  Высокоточная режущая система, плавная и скоростная резка.

*  Спиралевидная резка обеспечивает меньшее усилие и высокую точность резки.

*  Точность поперечной резки :3-5 мм.
