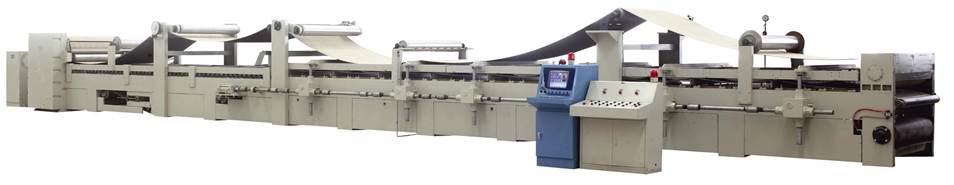

Линия для производства трехслойного гофрокартона WJ2200-150-3

Модель: WJ 2200-150-3

Потребление пара: 1.00 MPa, 3000kg/h

МаксМеханическая скорость: 150м/мин

Требуемая мощность: 380V, 50 HZ, 3 Phase

Макс рабочая скорость: 130 м/мин

Общая мощностьоколо 180 кВт

Макс ширина бумаги2200 мм

Общая длина линии: около 60 м



Профиль гофры: ABCE. (на выбор)





No

Оборудование

количество

тип

1

Гидравлические раскаты (с рельсами и тележками)

3

W01YQ

2

Предварительный нагреватель(Диам 600мм)

1

W21

3

Предварительный нагреватель (Диам 600мм)

1

W21

4

Беспальцевый гофромодуль (диам 320 мм)

1

W02E

5

Накопительный мост с конвейером

1

W03

6

Сдвоенный предварительный нагрев (Диам. 600 мм)

1

W22

7

Клеепромазочная машина

1

W04E

8

Сушильно-охлаждающий стол

14 подогревающих плит

1

W05

9

Узел продольной резки с компьютерным управлением

1

W06D

10

Двойной узел  поперечной резки с компьютерным управлением

1

W07E

11

Двойная приемка листов (с PLC контролем)

1

W14С

12

Главный привод

1

W09

13

Клееприготовительная станция

1

W15

14

Внутренняя система разводки пара

1

W00

15

Компрессор

1

W19

16

Система удаления отходов

1

W16

17

Электрическая система

1









































2. Техническая спецификация модулей

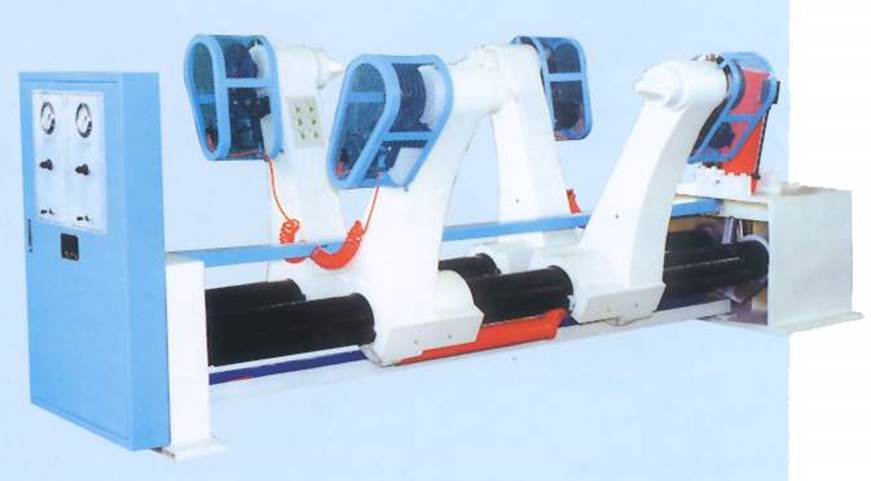

(1). Гидравлический раскат для бобин (бесшпинделный),модель W01YQ 3  шт.

* поворотного типа.

* диаметр рулона: Φ350-Φ1500 мм.

* максимальный вес рулона: 3 т.

* зажим роля, открытие-закрытие, регулировка в право-лево: гидравлический привод

* поднятие бумаги вверх-вниз приводится гидравлической системой.

* контроль натяжения: пневматический тормоз.

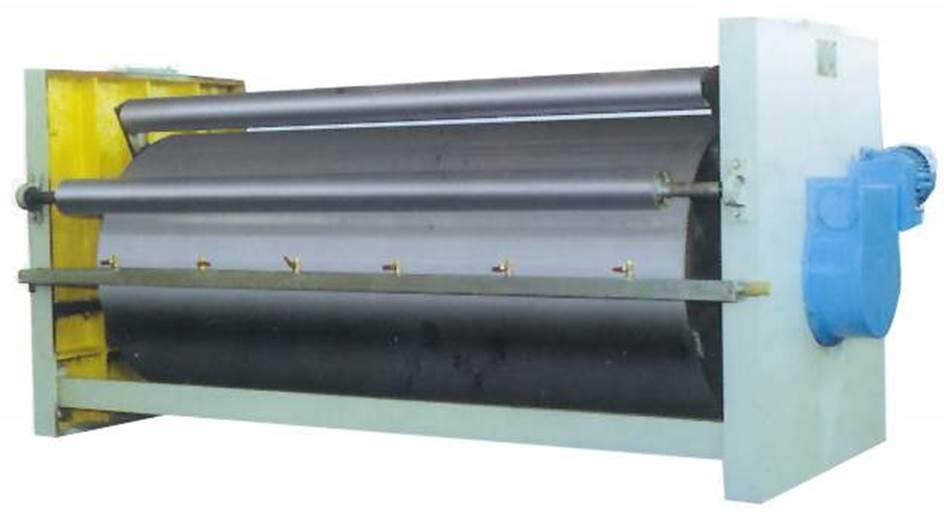

(2)/(3). Нагреватель для картона —модель W021/W21    1/1 шт

  * Диаметр нагревательного вала:.600 мм × 2300 мм (длина)

  * Неподвижный прижимной вал:           диаметр 113 мм × 2300 мм (длина)

  * Подвижный прижимной вал:             диаметр.113mm × 2300 мм (длина)

    С концевым выключателем.

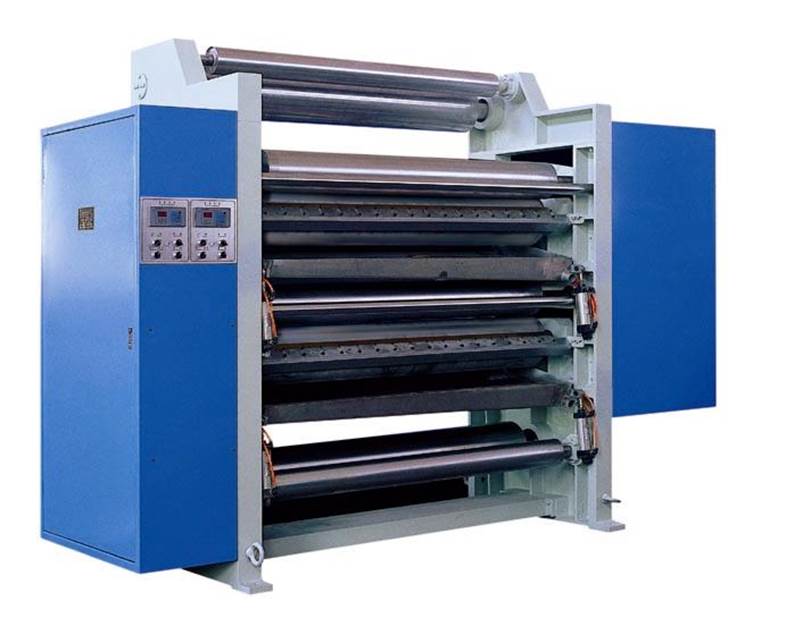

 (4). Безпальцевый гофропресс —модель W02E     1 шт

* вакуумная система обеспечивает отличный профиль флютинга

* отдельный приводной шкаф повышает стабильность работы

* гофрирующие валы изготовлены из специального сплава стали с процессом шлифовки, твердость HRC 55-60, диаметр 320 мм.

* автоматическая циркуляционная система подачи клея с ручной регулировкой района нанесения. Опционально можно оснастить электромеханической регулировкой.

   Сетчатая хромированная поверхность клеенаносящего вала.

* вращение и подведение клеенаносящего  вала и гофрирование – все пневматически контролируется

* процесс формирования «волны» и нанесения клея осуществляется при помощи пневматики, мягкий прижим и отдача, хороший амортизирующий эффект.

* главные подшипники смазаны специальной смазкой.

* максимальная скорость:150 м/мин.

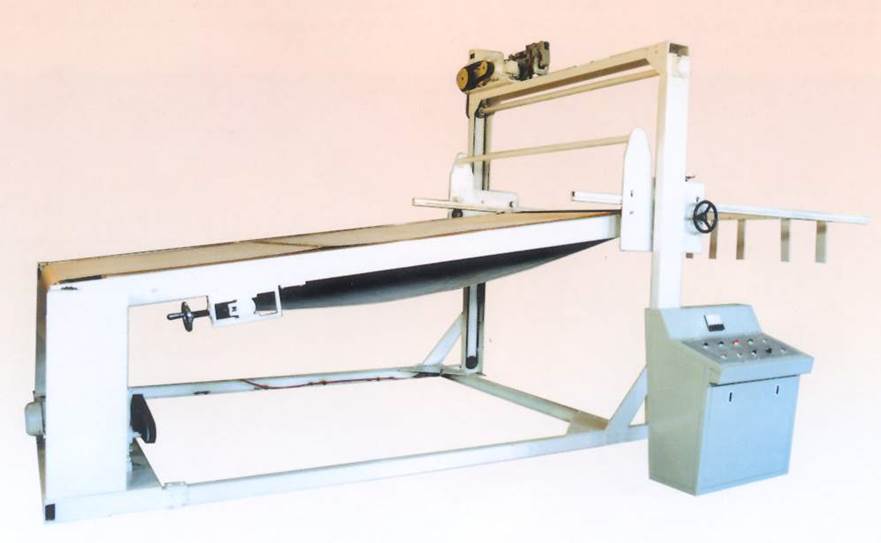

(5). Накопительный мост и конвейер 1 шт

* все несущие конструкции узла изготовлена из швеллерного железа, уголка, листового железа. Главная станина изготовлена из двутавровой стали.

* одна система принятия полотна, синхронизирована со скоростью работы гофромодуля.

* одна система конвейера для полотна.

* вакуумная система натяжки полотна

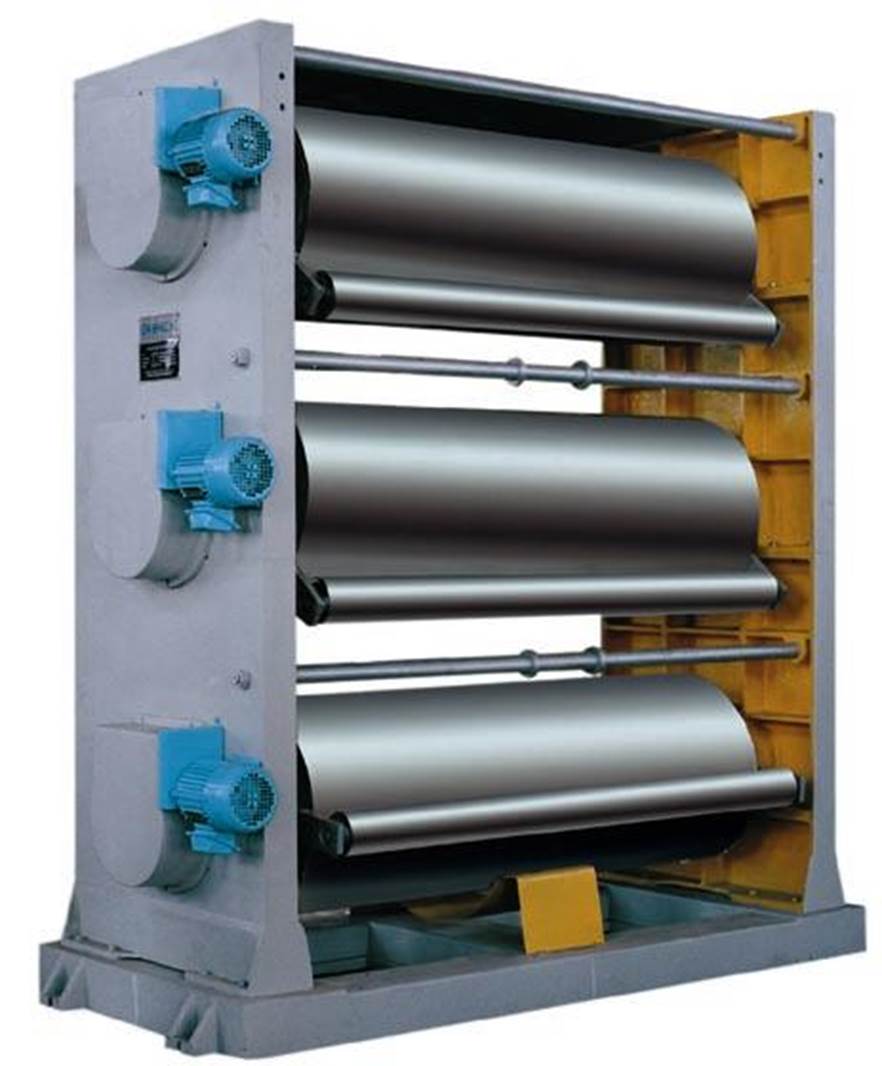

(6). Двухэтажный нагреватель —модель W22     1 шт



  (рисунок только для справки)

   ·размер вала:     диам.600 мм × 2300 мм(длина) × 2 шт  с тормозами.

   ·район нагрева регулируется мотором.

   ·неподвижный прижимной вал:    диам.110 мм × 2300 мм (длина) × 2 шт

   ·подвижный прижимной вал:      диам.110 мм × 2300 мм (длина) × 2 шт

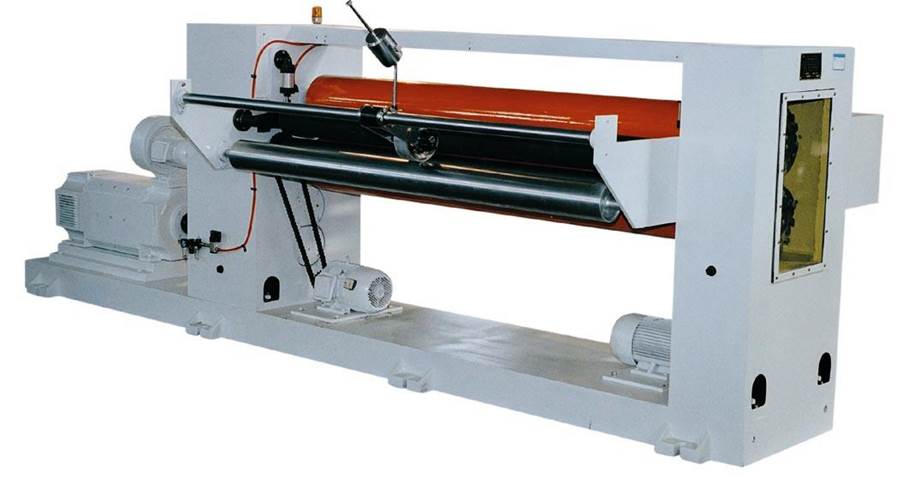

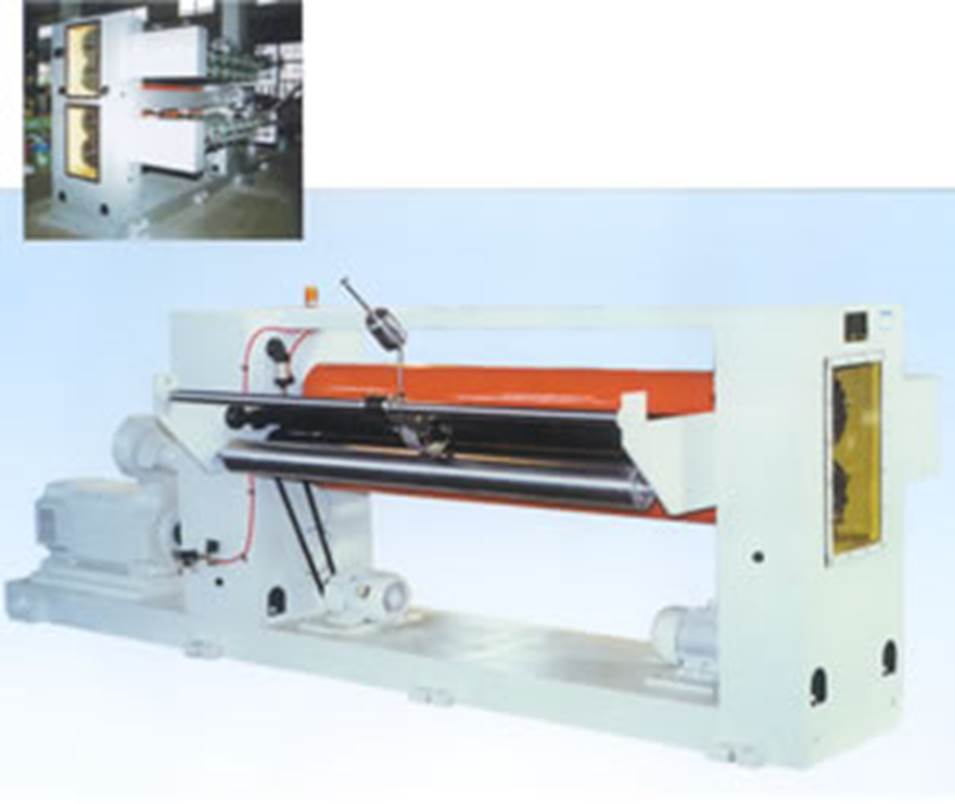

(7). Клеепромазочная машина — модель W04E     1 шт

  (рисунок только для справки)



* высокоточный стальной наноситель клея обеспечивает высокие адгезивные свойства и    низкое потребление клея.

* система автоматической подачи клея, без образования сгустков

* система самонагрева ускоряет процесс застывания клея и обеспечивает более прочную схватываемость

* сетчатая хромированная поверхность клеенаносящего вала.

* поверхность вспомогательного вала отшлифована и хромирована.

* поверхность прижимного вала хромирована.

* с валами предварительного нагрева.

* вертикальная регулировка прижимного вала осуществляется пневматической системой.

* зазор между клеенаносящим и вспомогательным валами  и между клеенаносящим и прижимным валами электрически регулируются и контролируется, показания выносятся на дисплей

* диаметр клеенаносящего вала: 268 мм

* вспомогательный вал: Φ168 мм



(8). Сушильно-охлаждающий стол —модель W05     1 шт

* Нагревательная плита:    2350 мм(длина)×600 мм(ширина)×110 мм (высота)×14 шт.

   сделаны из стали, отполированы.

* Паропровод на каждую секцию - 3 части соответственно

* Использование цепных блоков для регулировки прижима в сушильной и охлаждающей секции позволяет получить гофрокартон ровнее и суше.

*Температура каждой секции может контролироваться независимо.

*Для регулировки натяжения верхнего конвейерного ремня:

    одна ручная регулировка

    одна пневматическая регулировка.

    Воздушный цилиндр: диам.160 ммx250 мм хода.

* Для регулировки натяжения нижнего конвейерного ремня:

   Одна ручная регулировка.

--Приводные валы                1 шт

* Верхний вал:                  диам.620 мм×2300 мм(длина)

   Покрыт водоотталкивающей резиной.

* Нижний вал:                    диам.620 мм×2300 мм(длина)

   Покрыт водоотталкивающей резиной.

* Система подачи смазки для двигателя

-- Хлопчатобумажный ремень 1 шт.

с системой автоматического равнения.



(9). Узел продольной резки и рилевки с тонкими ножами —модель W06D    1 шт.

* Тонкие ножи позволяют осуществлять аккуратную резку на высокой скорости.

* Система автоматической заточки и смазки позволяет сохранять ножи острыми.

* 999 заказов могут быть сохранены в компьютере, что позволяет производить быструю перенастройку, повышая эффективность работы.

* Позиционирование инструмента и смена заказа производятся одновременно, что увеличивает скорость смены заказа.

* Моторизованная коррекция отклонения полотна

* Автоматическая настройка глубины реза

* Компьютеризированная синхронизация с линией

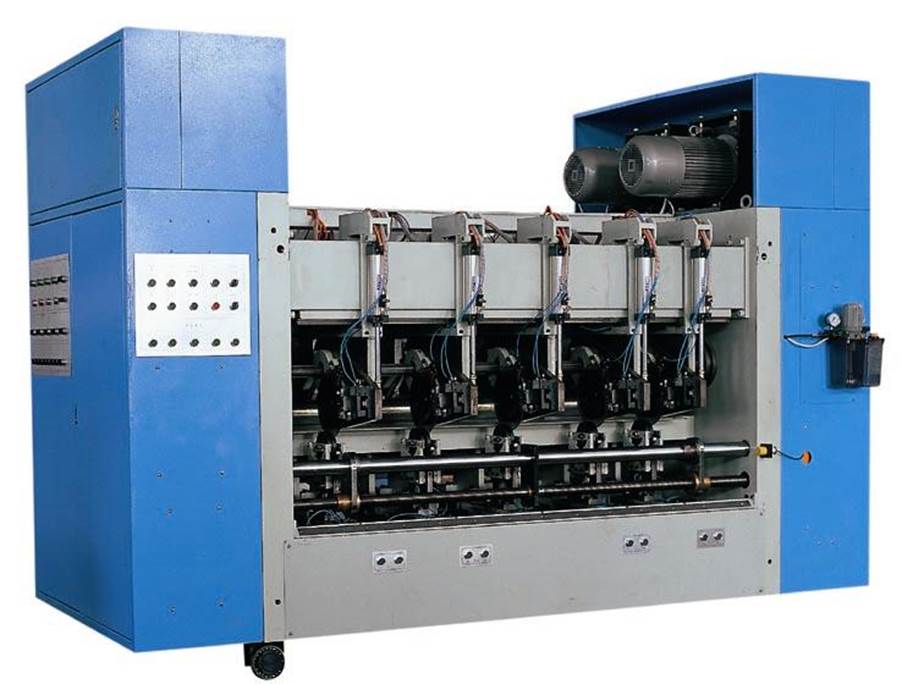

(10). Двойной узел  поперечной резки с компьютерным управлением—модель —W07E   1шт

*Двойной тип

*Геликоидальный нож

* Высокоточный регулируемый, исключающий всякие зазоры, механизм обеспечивает  безошибочное и точное зацепление между ножами.

*Компьютеризованная синхронизация с линией..

*Продвинутый интерфейс.

* 99 заказов могут быть сохранены в памяти и меняться автоматически.

* Длина листа:500-9999 мм. Точность реза:±1мм

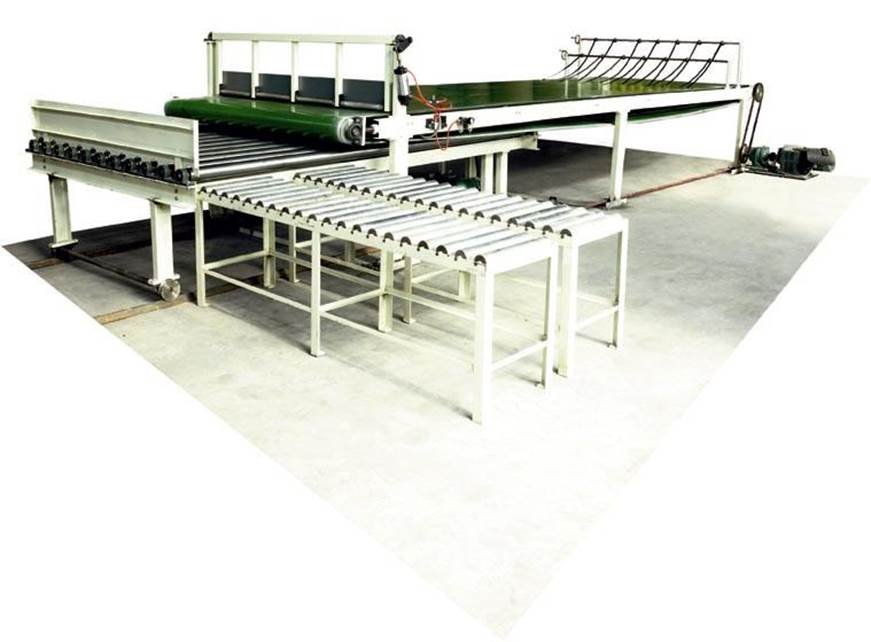

(11). Двойная приемка листов модель—W14C   1 шт.

* Двойной тип. Верхний типа листоукладчик, нижний – транспортерного типа.

* Моторизированное поднятие- опускание листоукладчика

* Листоукладка контролируется при помощи PLC (программный логический контроллер)

* Ряд валов и моторизированная поперечное выведение стопы у нижний секции листоукладки

*Максимальная высота листоукладки: 1500 мм

*Максимальная длина листа: 3000 мм

*Для нижнего листоукладчика максимальная высота стопы 250 мм.



(12). Главный привод 1 шт

 * Через редуктор соединяется с сушильно-охлаждающим столом.



(13). Машина для приготовления клея 1 шт

* Циркуляционная система с электрическим контролем.

* Резервуар:  диам.950 мм×810 мм(H) с 3.00 кВт перемешивающим устройством.

* Главный резервуар:  1.42 куб м. с  5.5 кВт перемешивающим устройством.

* запасной резервуар:  диам.1200 мм×1500 мм (H) с 0,4 кВт перемешивающим устройством.

* одна комплект труб для транспортировки и циркуляции клея..

* два насоса: один для транспортировки и один для циркуляции.

(14). Внутренняя система паротрубопровода 1 шт

   * 3.5"(диам.89x4 мм) трубы для транспортировки пара и возврата конденсата;

         1.5" трубы для разводки;

          0.75" трубы для возврата.

   * Установлены клапана регулировки давления пара.

   * Все трубы, фитинги и фланцы выдерживают высокое давление.

   * Используются клапана, уловители  и пр. высокого качества.



(15). Компрессорная воздушная система1 шт

   *Эта линия поставляется с 2 компрессорами, мощность каждого 7,5 кВт, 1,4 МПа.



(16).Система удаления облоя 1 шт

   * Удаление облоя после продольной и поперечной резки.

   * Высасывающая труба:          диам. 220 мм

   * Мощность двигателя:           11 кВт, 1 установка.



(17).Электрическая система – 1 комплект
