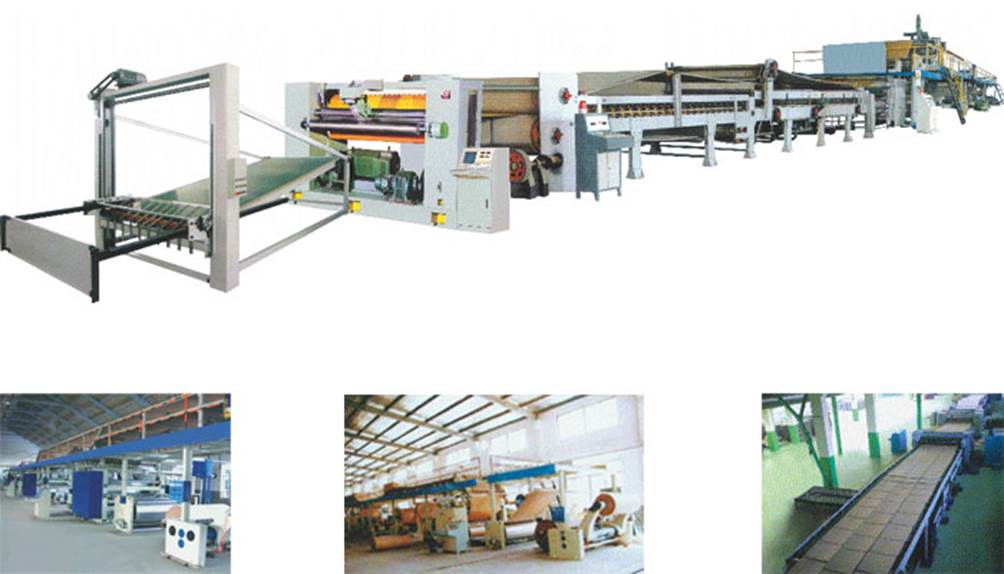

Трехслойный гофроагрегат c электрическим нагревом WJ 25-1400-3

Описание: Corrugated Paperboard Production Line



Модель WJ 25-1400-3

1、Максимальная скорость производства: 25 м/мин

2、Ширина: 1400 мм

3、используемые типы бумаг: лайнер - 125-360 g/m2, флют - 150-200 g/m2 (влажность 8-9%)

4、Возможные типы валов: UV тип A,B,C,D,E

5、ЭнергопотреблениеЭлектричество: 380V 50HZ

6、Общая длинна линии: около 36м

7、Клеи: крахмальные

8、Нагрев – электрический

9、Мощность – около 200 кВт, рабочая – 180 кВт



NO.

Модуль

Кол-во

Пометки

1

Раскаты

2

Элетроприводные, раздвижные зажимы

2

Гофромодуль

1

Пальцевый съем, электрический нагрев,  диаметр валов 268mm, легированная сталь

3

Накопительный мост

1

Электроприводное настраиваемое положение и натяжение полотна

4

Двойная клеевая машина

1

Механическая проводка

5

Двойной преднагревочный узел

1

Диаметр 600мм, электроприводной угол нагрева

6

Одинарный преднагревочный узел

2

Диаметр 600мм, электроприводной угол нагрева

7

Сушильный стол

1

9 плит размером 520мм,верхний и нижний прижимные валы с возможностью раздельной регулировкой давления до 9 кг на см2

8

Охлаждающий стол

1

верхний и нижний прижимные валы с возможностью раздельной регулировкой давления, туннель 6 м

9

Конвейерные ленты

2

Высококачественное хлопковое полотно

10

Продольная резка

1

4 ножа и 6 биговальных ножей, электронастройка положения

11

Продольная резка

1

Механическая, с регулировкой вращения отрубного ножа, регулирующего длину отреза

12

Основной привод

1

15 кВт

13

Компрессор

1

Электрический

14

Электрическая система

2

Пульт управления, гофромодуль, основной привод



Детальное описание узлов и механизмов линии:

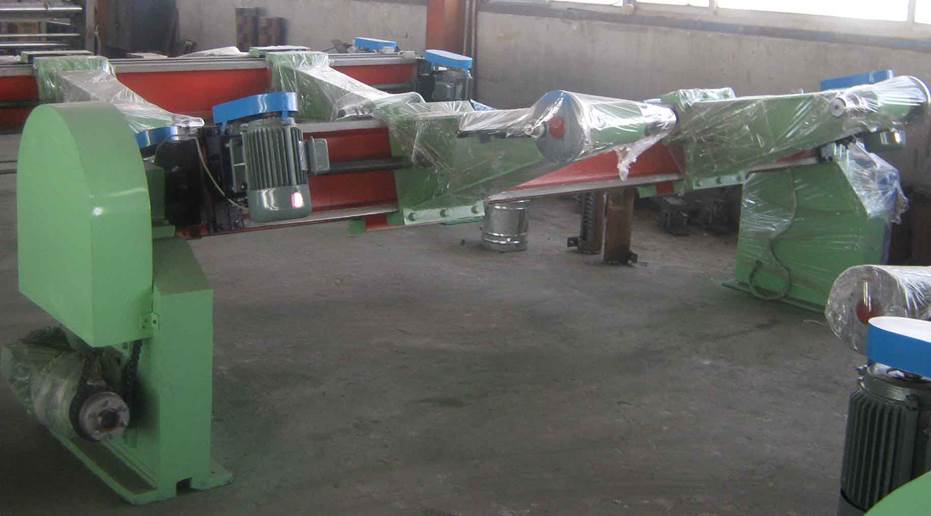

Электромеханические раскаты

1.      Система двойных ролей бумаги на четырех зажимах.

Возможно перемещение обоих ролей при помощи зажимов

Реализовано для безостановочной работы

Зажим ролей, подъем опускание, передвижение влево-вправо, центровка при помощи электромеханического привода.

2.      Изготовлены из стали.

3.      Ширина: 1400 мм.

4.      Максимальные размеры роля: диаметр 1400, ширина 1800 мм

5.      Минимальный размеры роля: диаметр 400× ширина 800 мм

6.      Максимальная нагрузка на одну сторону: 1500 кг-2000кг

7.      Каждый раскат оснащен двумя рельсами и двумя тележками для подачи ролей.

8.      Регулировка тормозов ручная

9.      Один мотор, мощность 2,2 кВт, каждое плечо оснащено двигателем 1,5кВтх4.

Описание: Mill Roll Stand

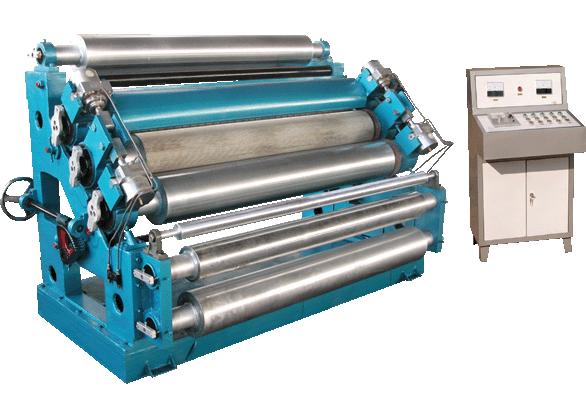

Гофропресс:

Пальцевый съем

Описание: 导爪式单面机1



Скорость

40 м/мин

Ширина

1400 мм

Диаметр гофровала

φ268 мм

Материал гофровалов

Высококачественная легированная сталь

Обработка

Хромированная поверхность верхнего-нижнего валов

Метод проводки гофрокартона

ПАЛЬЦЕВЫЙ

Смазка

Высокотемпературная система смазки гофровалов и прижимных валов

Клеевой вал

Поверхность имеет специальную надсечку и хромирован

Type of Corrugated Roller

(U/V) ACBEF

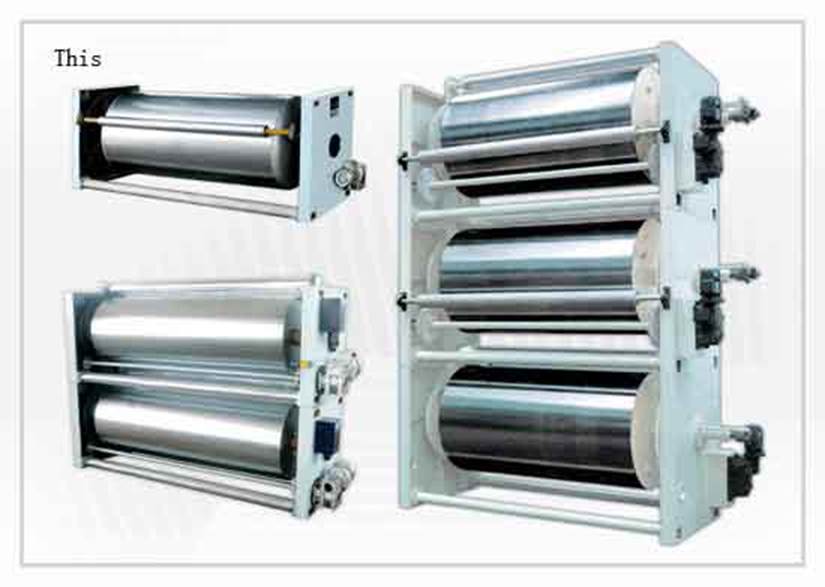

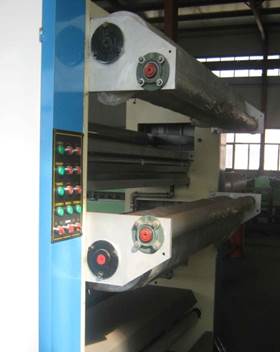

Машина предварительной подготовки (нагрева), двойной узел преднагрева

1.      Диаметр цилиндров 600мм,напольная модель; поверхность ориентирующего вала отполирована и гальванизирована.

Сталь- Q253A

2.      Оснащен электрическим изменением угла прохождения материала back.

3.      Литые стеновые панели

4.      Мощность 0.55кВт.

Описание: PH-600单、多重预调器2

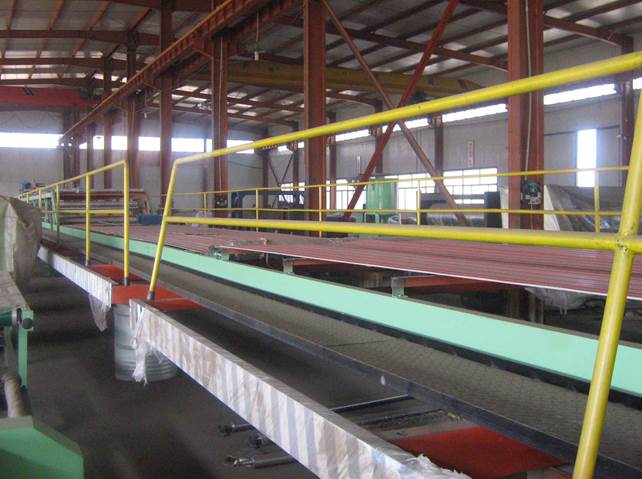

Накопительный мост:

Подробное описание:
Электрическая корректировка отклонения полотна, вакуумное натяжение
1.         Узел состоит из профильной двутавровой стали, жесткая конструкция.

2.         Подающий узел, ролик может быть в среднем и высоком уровне, скорость синхронизирована со скоростью основной машины.

3.         По всей длине установлены поручни ( труба диаметром 1 дюйм), 2 штуки стремянки ( Сталь NO.8, ширина 600 мм )

4.         Оснащен вакуумным контролем силы натяжения полотна,  диаметр трубы 3 дюйма,  добавлены регулирующие вентили .

Электрическое центрирование,  Electric centering set, вентилятор адсорбции - 2.2 кВт.

5.         По всей длине накопительного моста уложено стальное покрытие с гравировкой, защищающей от подскальзования для безопасного передвижения.

6.   Привод ремня состоит из двух роликов.



Описание: 过桥

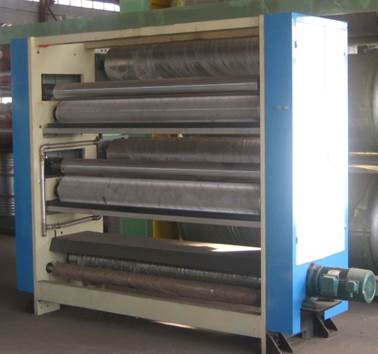

Двойная клеевая машина:

1.     Поверхности специально обработаны и защищены хромированием, что дает равномерное качество нанесение и препятствует износу.

2.     Поверхность клеевого вала с нанесенной гравировкой и хромированием.

3.     Поверхность других клеящих валов хромированы.

Валы изготовлены из Стали 45

4.     Прижимной вал оснащен пневматическим опусканием подъемом, настройка проста и очень хорошо регулируема.

5.     Ручная настройка зазора для регулировки количества подаваемого клея.

6.     Клеящий вал – диаметр 240mm, клеевой вал - диаметр100 мм, прижимной вал – диаметр 125 мм.

Описание: 双层涂胶 Описание: 双层涂胶-2







Сушильно-охлаждающий стол

1.      Нагрев – электрический

2.      Ширина подогревающих плит – 520 мм, 9 шт,  имеют притертую поверхность, могут быть сформированы в определенный термический профиль.

3.      Проводящие трубы подогревающих пластин имеют три зоны контроля температуры.

4.      Опускание поднимание прижимных валов пневматическое, прижимные валы изготовлены из стали 45

5.      Текстильная лента конвейера произведена на одном из лучших заводов Китая, толщина 10 мм, имеет обвязанные края.

6.      2 шт. Ленты конвейера с противодеформационными свойствами, пневматическая настройка; верхний ремень конвейера имеет возможность настраиваться влево-вправо;  верхний ремень конвейера имеет возможность настраиваться влево-вправо, настройка влево вправо - вручную

7.      Секция привода верхних роликов: диаметр 585 мм, покрыты износостойкой резиной.

8.      Секция привода верхних роликов: диаметр 385 мм, покрыты износостойкой резиной.

9.      Направляющие ролики конвейерной ленты: диаметр 320 мм, и натяжные по длине линии: диаметр 196 мм каждый .

10.   Основной каркас изготовлен из профильной стали NO.30.

Секция конечного охлаждения профильная сталь NO.25.

11.   Горячие пластины хорошо передают воздух и оснащены гидрофобным устройством.

Все прокладки выполнены из металла.

12.   Секция конечного охлаждения профильная оснащена коаксиальным прижимным валом, изготовленным из стали 45#, поверхность отшлифована и хромирована.

13.   Длинна – 6 м.

Описание: 双面机

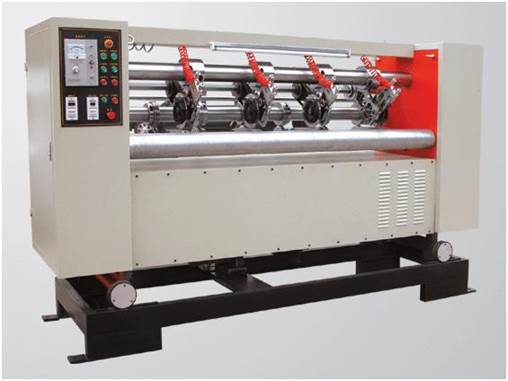

Продольнорезательная и рилевочная машина

4 ножа и 6 рилевок, электрическая настройка

* Максимальная скорость 100м/мин.

* Рабочая ширина 1400 мм

* 4 ножа и 6 рилевок или 5 ножей и 8 рилевок

* Оснащена тонкими дисковыми ножами с высокоскоростным вращением для получения качественного и гладкого реза.

* Система автоматической заточки позволяет затачивать ножи в процесс производства, не останавливая оборудование для заточных операций и производить заточку самостоятельно в любое время в зависимости от свойств материала.

* Оснащена электромеханическим приводом для горизонтального перемещения.



Описание: 薄刀分纸压线机

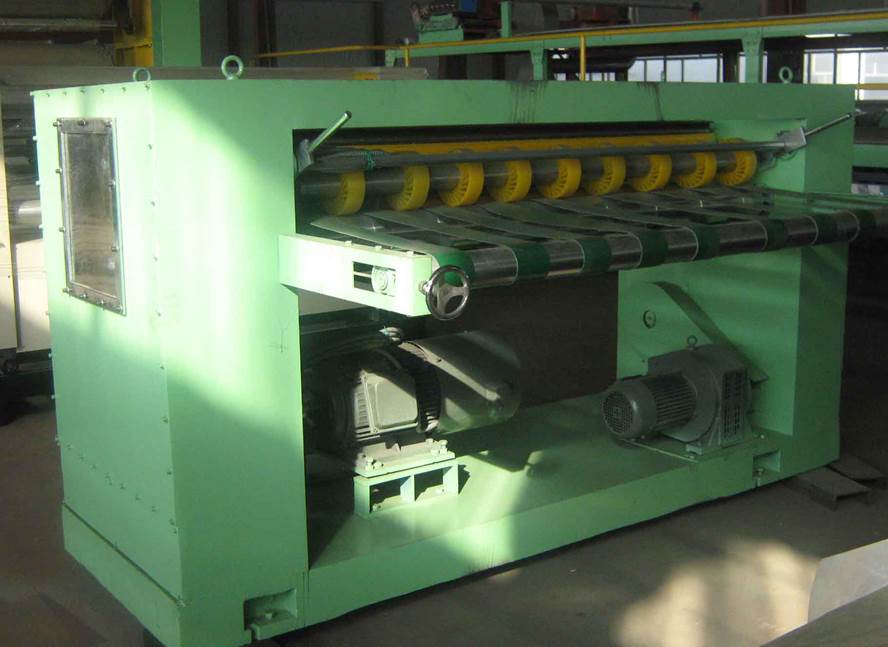

Поперечная резка:

Механическая поперечная резка

Максимальная скорость: 80м/мин , Диапазон длинны реза: 600-2600мм , точность реза:±2.5 мм, эффективная ширина:1400 мм-2200мм. Ручная регулировка скорости вращения ножа для изменения длинны отрезаемого гофрокартона.

Описание: 横切机

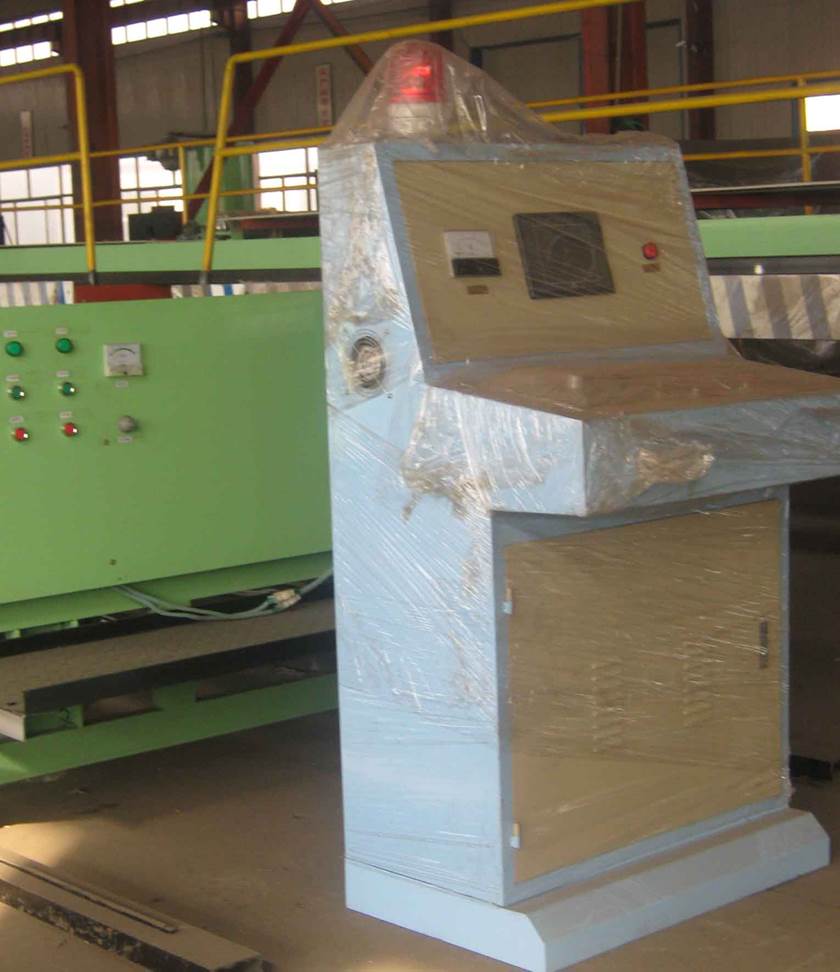

Система электроконтроля



1. Вместе с основной контрольной системой (с тремя точками оперативного управления)

2. Скорость указывается на операционной панели, простое управление всем процессом, настройка и контролирование.

3. 2 компессора для обеспечения воздушной систем общим объемом 0,6 м3

4. Пользователь обеспечивает наличие провода от основного питающего провода до контрольной панели.

Описание: 电器系统

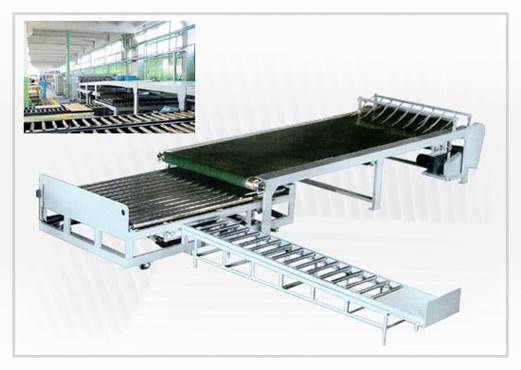

Приемка

    ■ Максимальная длинна листа: 2000 мм.

    ■ Автоматическая приемка и складывание листов в стопу

    ■ С горизонтальным перемещение на ленте с эектроприводом

    ■ Вертикальное подведение ленты к принимаемому картону для проводки.



Описание: Knight-1400输纸机
