Упаковочный комплекс для упаковки хрупкого печения

В составе:

    - Упаковочная Машина BH – 3000М

    - Мультиголовочный весовой дозатор  JW - 14

    - Подающий транспортер с вибробункером под хрупкий продукт

    - Платформа обслуживания мультиголовочного дозатора

    - Отводящий транспортер

    - Накопительный стол







































Содержание предложения:



1.     Параметры упаковочной задачи

2.     Спецификация и цена

3.     Технические характеристики

4.     Коммерческие условия









Параметры  упаковочной задачи:



Продукт

Печенье хрупкое

Доза (g)

150 - 1000 гр

Вид пакета

4-х шовный пакет с проваркой по граням

Удельный вес (кг/л)

Будет уточнен

Размер 1шт

Будет уточнен

Ширина пленки (мм)



Будет уточнен

Длина пакета (обрез пленки)

Максимум 330

Чертеж пакета

Будет уточнен

Производительность

комплекса

(уп/мин)

25 - 45

УпакМатериал

PP





   Производительность зависит от свойств продукта и качества упаковочного материала. Скорость мы можем подтвердить только после проведения испытаний с оригинальным продуктом и упаковочным материалом.

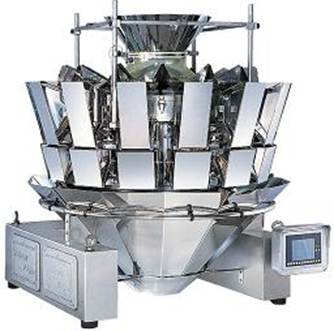

Мультиголовочный весовой дозатор

         Предназначен для точного и высокоскоростного дозирования сухих сыпучих, замороженных, мелкоштучных продуктов, таких как пряники, сухари, орехи, печенье, кофе (гранулированный и в зернах), чай, сахар, конфеты, пельмени, макаронные изделия и т.д., а так же не пищевой продукции – винты, гайки, электрокомпоненты  и т.д.









Стандартная комплектация:

- Конструкция из нержавеющей стали

- Электромеханический привод на шаговых двигателях

- Цифровая система управления регулировки скорости и

  устранения помех;

- Класс защиты IP 54;

- Статистика работы отражается на LCD экране

     и может быть выведена на принтер

- интерфейс на русском языке

Дополнительная комплектация:

- Исполнение для замороженных продуктов

- Принтер

- Цветной LCD экран с сенсорной клавиатурой

- Бункер синхронизатор

- Возможность работы с двумя упаковочными стойками





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Model

JW-8

JW-10

Пределы взвешивания(гр.)

7 – 2000 грамм

7 – 2000 грамм

Точность (гр.)

± 0,3 – 1,0 грамм

± 0,3 – 1,0 грамм

Производительность (макс)

до 35 доз\мин

до 60 доз\ мин

Объем кармана

1 600ml

1 600ml

Исполнение

Один уровень весовых карманов

Операторская панель

10.4"LCD Touch Screen панель

Опции

Рифленое исполнение/бункер синхронизатор/принтер/вращающийся центральный вибратор

Количество программ дозировки

99

Приводная система

Шаговые двигатели

Электроподключение

220V / 1500W / 50/60HZ

Габаритные размеры в упаковке

1440(длина)x1110(ширина)x1260(высота)

Масса

340 кг







1.      Спецификация и цена:

Вертикальная упаковочная машина





Спецификация









BH – 3000М - основные узлы,



  • Сервопривод протяжки пленки.
  • Датчик фотометки.
  • Пневмопривод поперечных губок.
  • Подающие ремни.
  • Автоматическая подмотка пленки.
  • Устройство складывания дна.
  • Спуск продукта.
  • Быстросъемный формирователь трубы



Вертикальный упаковочный аппарат на условиях





Дозатор



Мультиголовочный Дозатор JW -10





Бункер-Синхронизатор













Подача продукта



Подающий транспортер Z-образный с подключением к упаковочной машине и вибробункером с бункером (75 литров)





Итого





Платформа обслуживания



Станина  для весового дозатора  JW - 14,  с лестницей, с перилами и площадкой





Итого





Отводящий транспортер



Отводящий транспортер упакованной продукции





Запрос поставщику
