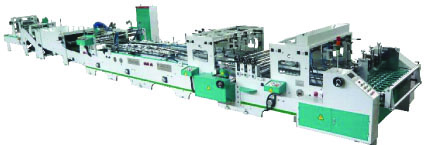

Автоматическая фальцевально-склеивающая линия JY 780





Автоматическая фальцевально-склеивающая машина JY - 780 предназначена для изготовления стандартных коробок с одной линией склейки, складных коробок с двойными стенками и коробок с быстро складывающимся дном или донным самозатвором, четерехклапаных коробок (лоток) и шеститочечных коробок (лоток с крышкой).



1.     Технические характеристики

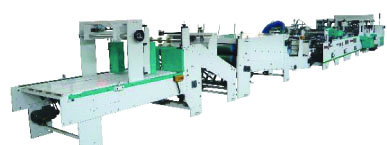

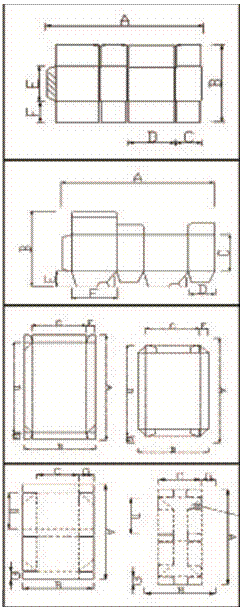

Размер кроя, мм:



-стандартные коробки,

 максимальный                                                        800х700

 минимальный                                                         250х250





-коробки с двойными стенками,

 максимальный                                                        800х700

 минимальный                                                         250х250









-коробки с донным самозатвором,

 максимальный                                                        750х650

 минимальный                                                         300х170







- коробки с четырьмя точками склейки,

максимальный                                                        750х650

минимальный                                                         250х200





- коробки с шестью точками склейки,

максимальный                                                        750х650

минимальный                                                         250х200



Материал коробок:

-картон, г/кв.м                                                          от  250

микрогофрокартон или кашированный

микрогофрокартон с профилями                  N,F,G,E



Тип клея                                                                    жидкий эмульсионный

Механическая скорость, макс., м/мин                  200

Напряжение питания                                              3х380В, 50Гц, 12 кВт

Длина машины, м                                                    12x1,8x1,6

Вес, кг                                                                 8000



2.     Описание машины



1. Фрикционный ленточный самонаклад

-7 подающих ремней,

-три передних упора (по 30 мм),

-точная регулировка положения передних упоров с помощью микровинтов,

- четыре регулируемые боковые направляющие,

-независимый регулируемый привод самонаклада с инвертором,

-панель управления и возможность управления из любой точки рабочей зоны

 -рычажный механизм для регулировки высоты ремней подачи





2. Секция выравнивания заготовки

- оснащена системой ремней и стальных шаров

- обеспечивает мягкую проводку заготовки и удаления пыли





3. Секция склейки 4 и 6 точек

 1) сервомотор контролирует обратную загибку для 4/6 точечной склейке

- 1 и 2 валы обратной загибки контролируется и настраивается индивидуально

- две комплекта загибателей – для длинного и для короткого клапанов

- фотодатчик для определения положения заготовки может быть расположен в любом месте

- простое и удобное снятие и установка загибателей

- цифровая индикация и регулировка работы загибателей клапанов с кнопочного блока.

- простая настройка боковых сгибающих линеек

2) Скорость ремней определяется инкодером, установленным на приводном валу ремней, позволяет очень точно регулировать скорость работы машины

3)  2 дисковых клеевых аппарата с возможностью регулировки положения в поперечном направлении,

4) Нижняя клеевая секция для финального склеивания и последующего складывания заготовки:

дисковый клеевой аппарат с возможностью регулировки положения в поперечном направлении

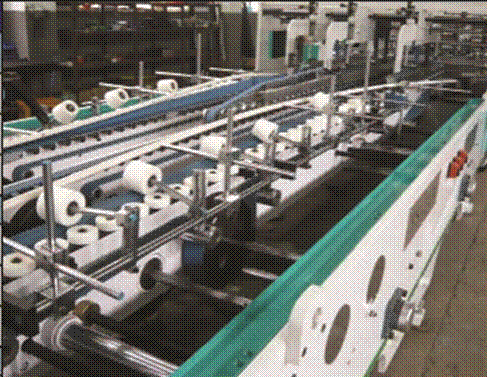

  1. Секция фальцовки

- Исходя из формы картонные коробки, одна или более устройств склеивания,  состоящей из нижнего клеящего колеса, на верхнего спрессовывающего  колеса и емкости с клеем, устанавливаются в начале секции фальцовки,

 -трех опорная конструкция,

- фальцующие линейки и ролики могут быть установлены на центральной опоре

-одновременная регулировка обоих ремней

- легкая настройка положения направляющего колеса фальцующего ремня

- верхняя опора может сдвигаться вперед и назад



5.  Секция финишной опрессовки

- Расстояние между левой и правой зоной опрессовки задается с дисплея и устанавливаются автоматически исходя из введенных параметров.

-детектор замятия

- все настройки осуществляются без использования инструментов

- пульт управления удобно расположен  и позволяет видеть и контролировать машину по всей ее длине



6. Обжимной конвейер

- Два варианта работы конвейера:

1) Автоматический – синхронизирован с работой всей машины, движение конвейера начинается после определения, что заготовка поступила на конвейер

2) ручной – неизменная скорость независимая от скорости машины

- дополнительный ремень для усиления обжима в необходимом месте.









Возможные дополнительные опции:

1)     Система нанесения Valco

2)     Удаление пыли

3)     Система выравнивания – стальные шарики, обеспечивающие мягкое и четкое выравнивание заготовки после подачи



2.10 Система контроля и управления

-главный пульт управления,

-переносной пульт управления,

-пуск машины в режиме “толчками”

2.11 Электропривод

-асинхронный трехфазный электропривод с регулированием скорости,

-электромагнитная муфта включения главного вала.



2.12 Стандартный комплект запчастей и инструментов - 1 шт.
