Комплекс оборудования для производства переплетных крышек

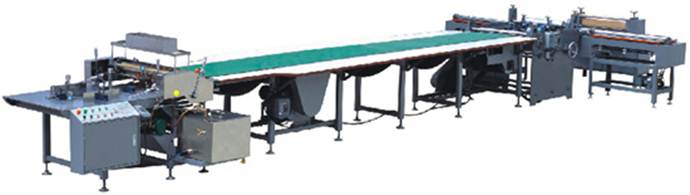

Модуль фрикционной автоподачи и проклейки покровного материала  LY-650В

ly-650В%20Линия%20для%20изготовления%20крышек

8

Технические характеристики LY-650В (фрикционная автоподача)

Максимальная ширина  листа

600мм

Скорость

До 40 м/мин

Толщина материала

80-200 гр.

Габариты модуля с конвейером(ДхШхВ)

6900х1420х1100 мм

Масса

850 кг

Потребляемая Энергия

8,65 кВт



Возможна поставка линии с пневматическим самонакладом.

1-2

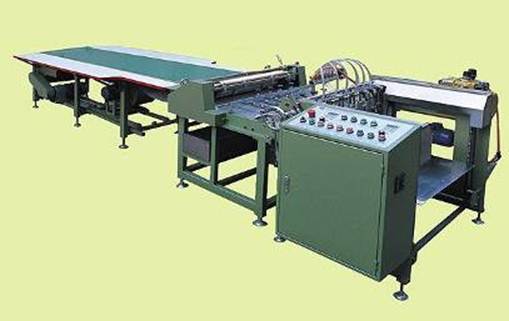

Технические характеристики LY-650A (вакуумная автоподача)

Ширина  листа

60-600 мм

Скорость

10-40 шт./мин.

Толщина материала

80-200 гр.

Габариты модуля с конвейером(ДхШхВ)

6900х1420х1100 мм

Масса

1 200 кг

Потребляемая Энергия

10,9 кВт



Загибка и припрессовка клапанов




  5

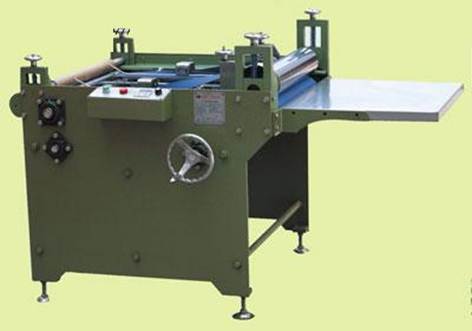

С конвейера заготовка поступает в модуль LY-600 для загибки клапанов. При прохождении этого модуля заготовка попадает под промежуточный каландрирующий вал, затем проходит между двумя направляющими, которые приподнимают и загибают клапаны по ходу движения заготовки.  Давление валов регулируется в зависимости от толщины крышки. При выходе из модуля LY-600 заготовка с загнутыми клапанами дополнительно прессуется под вторым промежуточным каландровым валом.



Технические характеристики LY-600:

Ширина  листа

140-560 мм

Максимальная скорость

75 м /мин.

Толщина

80-200 г/м2

Потребляемая Энергия

1,1 кВт

Габариты (ДхШхВ)

1550×1100×1000 мм

Масса

600 кг

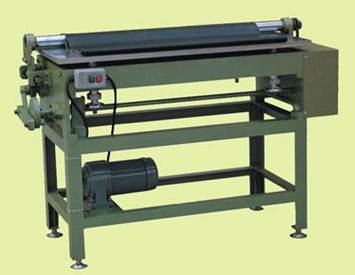

Для  загибки двух оставшихся клапанов перпендикулярно линии  пристраивают один  или два модуля LY-800

6



Технические характеристики LY-800:



Максимальная ширина  листа

750 мм

Скорость

15-30 загиб./мин.

Габариты (ДхШхВ)

1180х460х800 мм

Масса

180 кг

Потребляемая Энергия

0,4 кВт

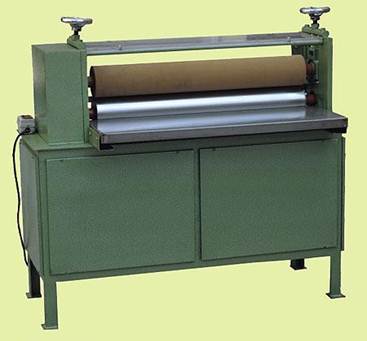

После загибки клапанов продукция поступает на окончательную припрессовку в каландр LY-720

7

Технические характеристики LY-720:



Максимальная ширина  листа

600 мм

Скорость

60 м /мин.

Габариты (ДхШхВ)

950х500х800 мм

Масса

150 кг

Потребляемая Энергия

0,4 кВт
