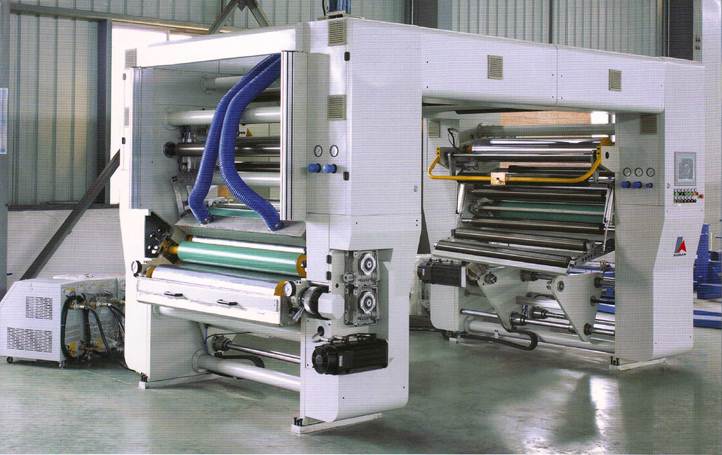

Бессольвентный ламинатор WF 110

Бессольвентный ламинатор WF 110



Модель



WF-110

Кол-во нанесения клея

0,8-5 г/м2

Максимальная ширина

1100 мм

Максимальная скорость

350 м/мин

Максимальный диаметр на размотке

800 мм

Максимальный диаметр на намотке

800 мм

Привод

Серво

Габариты

5000х2400х2900 мм

Техническое описание бессольвентного ламинатора WF-110:

Назначение: для межслойного ламинирования PE, PP пленок, различных типов бумаг, фольг и вариаций различных пленок.

Основные технические параметры бессольвентного ламинатора WF-110:

1. Метод нанесения:            валами

2. Максимальная ширина нанесения:       500-1100 мм

3. Нанесение:              0.8-5 г/м2

4. Максимальная скорость нанесения:        300м/мин

5. Механическая скорость:               350м/мин

6. Длина вала:             1150 мм

7. Максимальный диаметр на намотке:         800 мм

8. Максимальный диаметр на размотке :         800 мм

9  Размотка :                    2 шт

10 Намотка:                     1 шт

11 Сушка  :                    95 С

12 Совокупная  мощность :            около 50 кВт

13  Напряжение:                   ~380V±15%   50Hz

14  Давление воздуха:                0.6~0.8Mpa

15  Давление воды:              0.2~0.4Mpa  (охлаждающая вода)



Технические характеристики и описание

1  Узел размотки бессольвентного ламинатора WF-110:

 1.1 Безосевая размотка

1.2  Привод размотки оснащен  асинхронным серво двигателем с редуктором для контроля натяжения и скорости.

1.3. Двигатель размотки производство Lenz (Germany), редуктор Bongfilioli Planetary (Italy)

 1.4  Устройство размотки оснащено 3” или 6”  зажимами

1.5. Устройство равнения края производство RE (Italy) -   2 шт.



2   Узел намотки бессольвентного ламинатора WF-110:

2.1  Безосевая намотка

2.2  Привод размотки оснащен  асинхронным серво двигателем с редуктором для контроля натяжения и скорости.

2.3. Двигатель размотки производство Lenz (Germany), редуктор Bongfilioli Planetary (Italy)

 2.4  Устройство размотки оснащено 3” или 6”  зажимами

2.5 Смена ролей в безостановочном режиме

2.5 Намотчик оснащен  счетчиком метража.

2  Узел нанесения бессольвентного ламинатора WF-110:

2.1. Дозирующий ролик (1): ¢ 190 мм высокоточный стальной ролик

2.2. Дозирующий ролик (2): ¢ 190 мм высокоточный стальной ролик

2.3. Вал переноса (3): ¢ 80 мм силиконовой вал (ширина может изменяться)

2.4. Кроющий вал (4): ¢ 230 мм силиконовой вал, с каналом для водяного охлаждения

2.5. Прижимной вал (5): ¢ 140 mm хромированный стальной вал с каналом для водяного охлаждения

2.6. Все приводы осуществляются при помощи понижающей червячной передачи

Валы 1,2,3,4,5 имеют два направления вращения

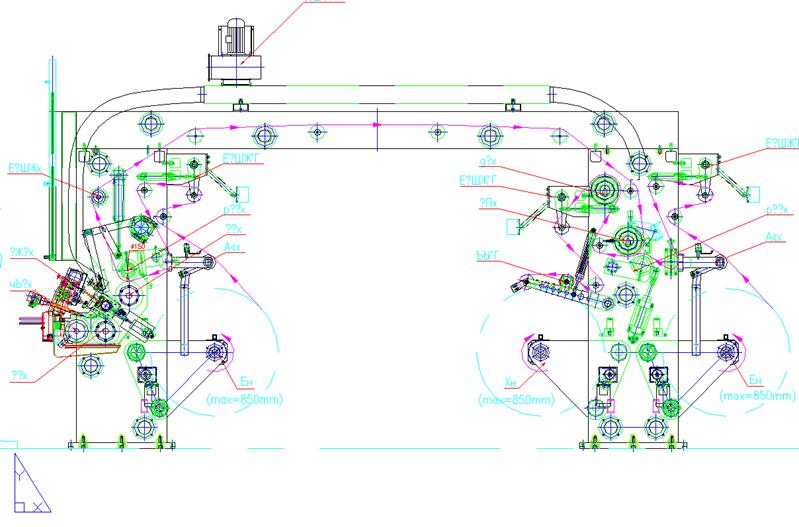

Типовая 4-валковая станция нанесения бессольвентного клеевого покрытия



3 Узел ламинирования бессольвентного ламинатора WF-110:

3.1.  Оснащен тензодатчиком для постоянного контроля натяжения

3.2  Оснащен системой «танцующих» валов;

3.3 Ламинационный вал: ¢420 мм, хромированная поверхность, водяное охлаждение, два направления вращения;

3.4 Ламинационный резиновый вал: ¢190 мм, чехловое обрезинивание, водяное охлаждение, два направления вращения;

3.5. Все приводы осуществляются при помощи понижающей червячной передачи 4кВт

3.6. Система защиты валов.


5.  Основные конструктивные особенности бессольвентного ламинатора WF-110:

5.1  Изготовлена из профилей.

5.2.«Танцующие» ролики используют  вертикальную система движения для улучшения баланса между роликами.

5.2  Система самодиагностики;

5.3  Разнесенные на разные колонны системы нанесения и ламинации гарантируют охлаждающий эффект

5.4  Оснащена ультразвуковым увлажнителем для избегания эффекта гофрирования, сморщивания и дополнительного охлаждающего эффекта.

5.5 Открытая система для упрощения обслуживания оборудования.



6. Подающая емкость бессольвентного ламинатора WF-110:

Максимальное давление помпы 15МПА

Подача клея до  3.6 л/мин

Емкость  100Л*2

Мощность 6кВт
