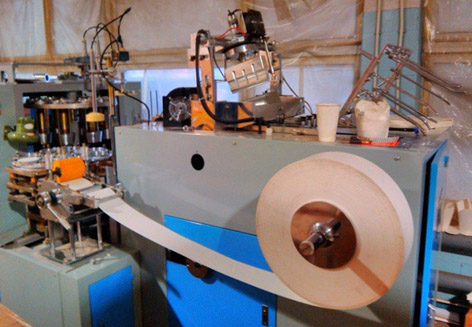

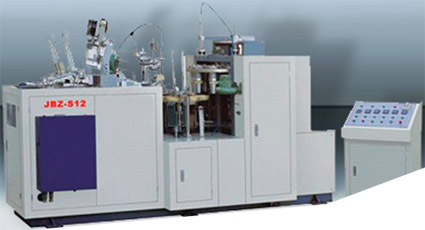

Машины серии JBZ-S предназначены для изготовления стаканчиков (для розлива как горячих, так и холодных напитков, мороженого, кофе и др.) из запечатанной или незапечатанной бумаги с односторонним или двухсторонним полиэтиленовым покрытием.
|
|

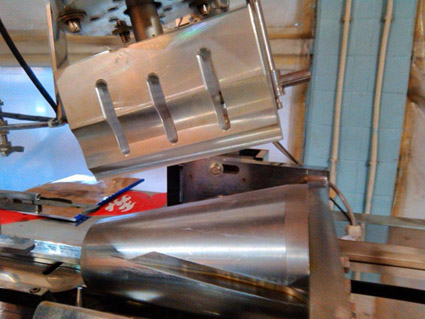

Стаканчики для розлива горячих напитков производитель рекомендует изготавливать из бумаги с двухсторонним полиэтиленовым покрытием. Все операции осуществляются в автоматическом режиме. Сварка дна стаканчиков производится при помощи электронагрева, сварка боковой стенки - при помощи ультразвука. Из предварительно вырубленных бумажных заготовок с нанесёнными изображениями (или без) машина автоматически формирует остовы стаканов, оборачивая заготовки вокруг специальных матриц.
|
|
Скрепление швов стаканчика осуществляется путём сварки полиэтиленового покрытия бумаги. Затем, происходит автоматическая подача и запайка днищ стакана, которые тут же вырубаются машиной из рулона. Далее, идёт развальцовка кромок стаканчика с целью придать упругость бумажному стакану. Готовая продукция выводится в приёмник. |
|
|
|
|
.
Опционально машина для изготовления картонных стаканчиков может оснащаться системой воздушного удаления и транспортировки готовой продукции.
Основные технические характеристики машины для изготовления картонных стаканчиков:
|
Модель |
JBZ-S04 |
JBZ-S12 |
JBZ-S22 |
JBZ-S36 |
|
Ёмкость стакана, oz |
2 – 6.5 |
6, 8, 12 |
16, 22 |
36 |
|
Материал |
бумага с полиэтиленовым покрытием |
|||
|
Плотность бумаги, г/м2 |
250-300 |
|||
|
Производительность, шт/мин |
40-50 |
40-50 |
35-45 |
30-35 |
|
Электропитание, В/Гц |
380/50 |
380/50 |
380/50 |
380/50 |
|
Общая мощность, кВт |
6.5 |
|||
|
Транспортные габариты, два места (ДхШхВ), мм |
2800×1350×1800 800×750×1300 |
2800x1350x1800 800x750x1300 |
2800×1350×1850 800×750×1300 |
2800×1350×2000 800×750×1300 |
|
Масса, кг |
1600 |
1600 |
1700 |
1800 |
|
Пневмопитание, м3/мин Компрессор не входит в комплект поставки. |
0,2 |
|||
|
Давление воздуха, Мпа |
0,6 |
|||
Примечание: 1 oz – 1 жидкая унция ≈ 30 мл
В исходной комплектации машина оснащена одним комплектом форм.
Дополнительные комплекты – опция.
Одинаковый диаметр дна и угол наклона боковой стенки для основного и дополнительного комплектов матриц обеспечит значительно более оперативную и лёгкую переналадку с типоразмера на типоразмер.
Видео работы машины для изготовления картонных стаканчиков смотрите здесь:
http://www.youtube.com/watch?v=wLwJhYpD3CQ&feature=relmfu
http://www.youtube.com/watch?v=_T7OVTBI9R8&list=PLyEEqK-ean7fb2_p8ddKNVBHedmhfjMpb
http://www.youtube.com/watch?v=gBd-3nG9kAI&feature=youtu.be
Производство стаканов с закрывающимся верхом JBZ-S22
