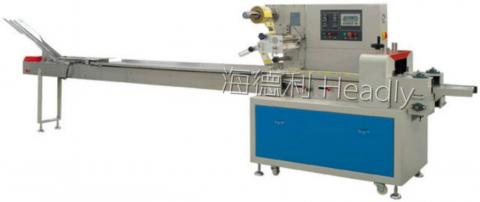

HDL-450-DT горизонтальная упаковочная машина с верхней подачей пленки



Упаковочная машина HDL-450-DT с верхней подачей пленки предназначена для упаковывания обычных (калиброванных) предметов по несколько штук без подложек, таких как печенье и др.



Тип

HDL-450DT

Ширина пленки, макс.

450 мм

Длина пакета

130-450 мм

Ширина пакета

30-70 мм

Высота продукта

30 - 65 мм

Диаметр рулона пленки

320 мм

Производительность

30-70 упаковок/мин.

Электропотребление

220В, 50/60Гц, 3 кВт

Размер машины

55200*820*1400мм

Вес машины

около 1000 кг



Особенности построения упаковочной машины:

1.   Проста в управлении и высокая производительность.

2.  Частотный преобразователь, датчик фотометки, двунаправленные зажимы.

3.  Контроллер PLC.

4.  Остановка машины в выбранной позиции и предотвращение сжигания пленки во время резки.

5.  Система торможения материала при остановке увеличивает точность протяжки и уменьшает траты упаковочной пленки.

6.  Упаковка без подложки, уменьшение загрязнения, уменьшение стоимости.



Основными отличиями упаковочной машины с верхней подачей пленки являются:

  • подача пленки сверху и сварочный шов снизу пакета,
  • подача пленки сверху необходима для упаковки ориентированного продукта со сложной верхней структурой, при которой необходимо отсутствие шва сверху упаковки: пирожные, зефир, конфеты в пластиковых формах корекс,
  • удобно для твердых, непрогибающихся и неразваливающихся предметов, а также для предметов в пластиковых и других контейнерах,
  • при одинаковой ширине пленки, на упаковщиках с верхней подачей материала больше максимальная высота упаковываемых предметов, чем на упаковщиках с нижней подачей.

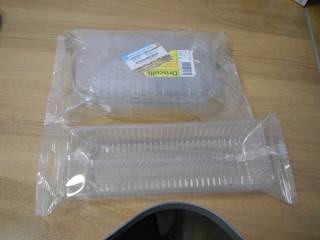

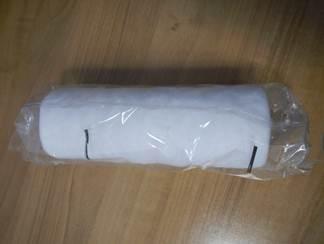

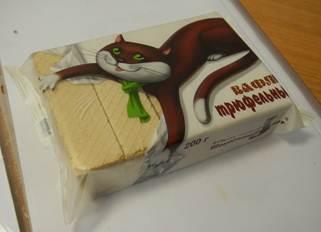

Образцы изделий, упакованных на машине с верхней подачей пленки:

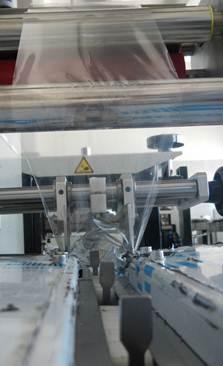

Детальное описание упаковочной машины


  1. Экономия времени и пленки обеспечивается наличием двух инверторов, которые устанавливают длину реза и пакета в один шаг.
  2. Процесс управления и настройки машины максимально упрощен благодаря доступному интерфейсу.
  3. Ошибки упаковочной машины выявляются системой самодиагностики
  4. Рез пленки максимально четкий за счет высокочувствительного цифрового фото датчика.
  5. Работа с различными типами упаковки обеспечивается за счет независимого температурного контроля.
  6. При замятии пленки и блокировке ножей машина автоматически останавливается.
  7. Инновационная система приводов машины максимально продлевает срок ее эксплуатации.
  8. Панель управления проста в обслуживании и настройке.

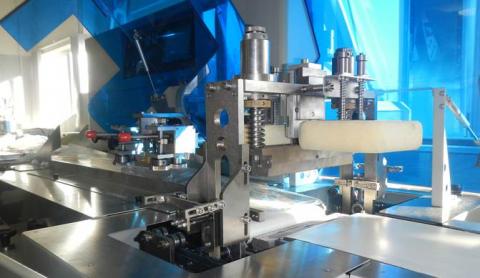

Особенности конструкции упаковочной машины с верхней подачей упаковочной пленки:

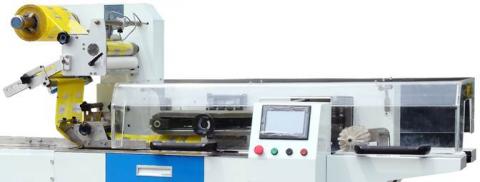

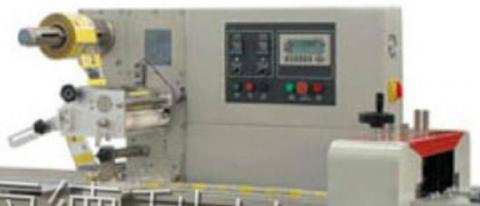

Серия W с возвратно-поступательным движением сварочных ножей (губки сопровождения):

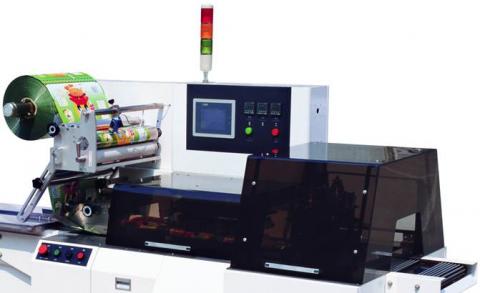

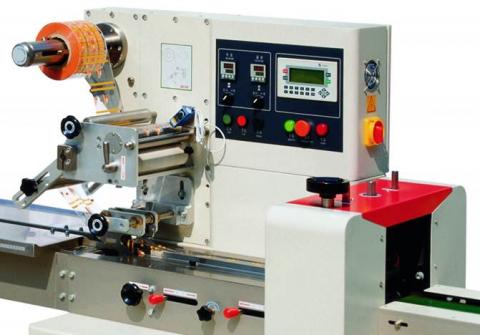

Серия DS – с двумя сервоприводами:

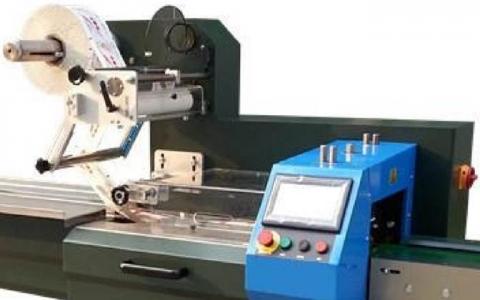

Серия DS-скоростная (модели 450DS и 600DS):

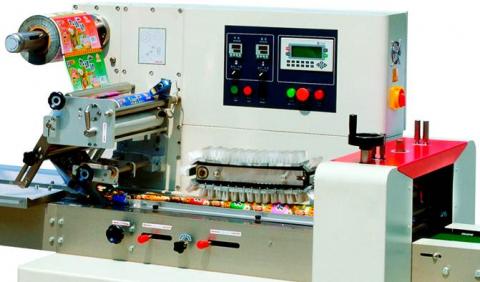

Серия DT с ленточным (пленочным) конвейером подачи предметов:
