Упаковочные машины горизонтального типа предназначены главным образом для упаковывания крупной штучной продукции: хлебо­булочных и кондитерских изделий, сыра, мяса, фруктов и т. п. Подача товаров в тару осуществляется различными транспор­терами, пневматически, а иногда и вручную.

Подача пленки в горизонтальных упаковочных машинах осуществляется сверху упаковываемого товара или с снизу:

Получаемую преимущественно многослойную упаковку отличают высокая гибкость, средняя жесткость, высокие барьерные свойства и герметичность. В горизонтальных упаковочных машинах хорошие условия для проведения процессов сварки и печати. Схема изготовления мягкой тары на упаковочном автомате горизонтального типа с одного рулона приведена на рис. 5.16. Пленка с рулона 1 поступает на узел горизонтальной подачи упаковываемого продукта 2. Затем края пленки заворачивают и состыковывают посередине в узле сварки продольного шва 3, при этом упаковываемый продукт оказывается внутри. После этого осуществляют сварку поперечных швов 4 и отрезку упаковки 5.

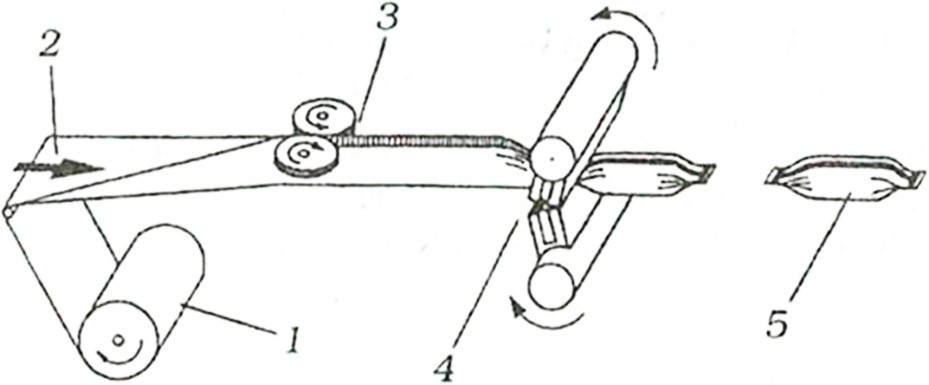

Рис. 5.16. Схема способа изготовления мягкой тары на упаковочном автомате горизонтального типа с одного рулона:

1 — рулон пленки; 2 — упаковываемый продукт; 3 — сварка продольного шва;

4 — сварка поперечного шва и отрезка; 5 — упаковка
